Биконическая антенна BBVU 9135 фирмы Schwarzbeck предназначена для испытаний на ЭМС в диапазоне частот от 30 до 1000 МГц. Наличие нескольких схем симметрии и биконичных элементов позволяет выбрать оптимальную антенну для каждого конкретного применения.
Технические характеристики:

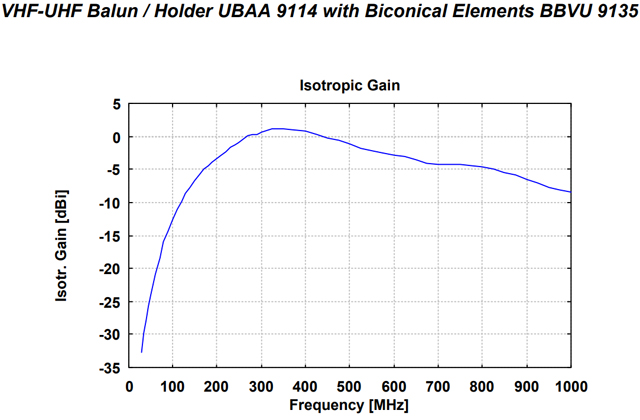

Симметрирующее устройство/держатель UBBA 9114:
диапазон частот: 30 — 1000 МГц;
макс. мощность: 10 Вт;

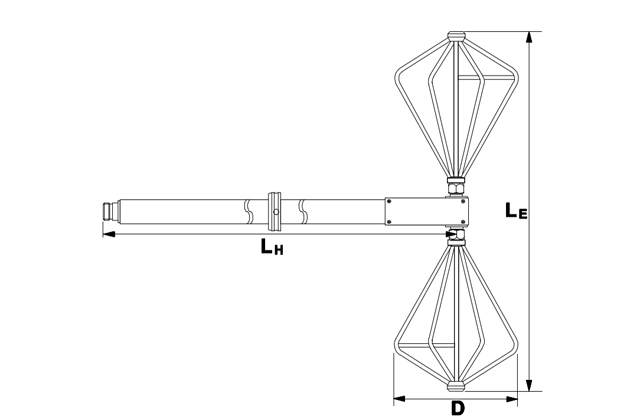

высота держателя LH=540 мм;
габариты LE=444 мм, D=185 мм.
Симметрирующее устройство/держатель VHBB 9115:
рабочий диапазон частот: 30 — 1000 МГц;
номинальный диапазон частот: 20 — 1200 МГц;
КСВН по уровню 3 дБ (f> 300 МГц): <2;
макс. мощность: 5 Вт;

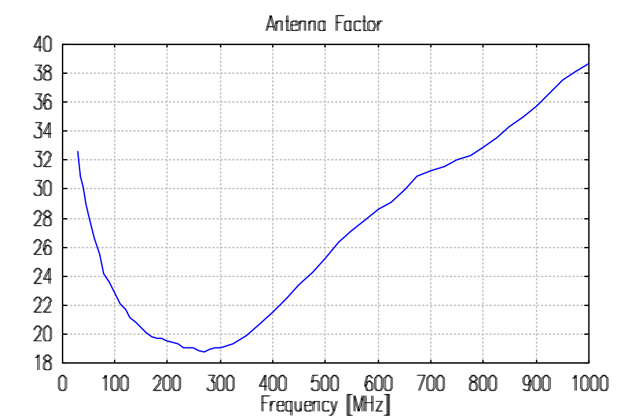

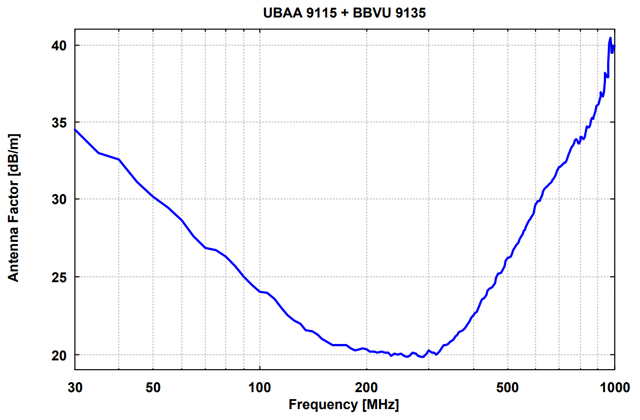

антенный фактор: 18...23 дБ/м;
входной разъем: N-тип;
высота держателя LH=540 мм;
масса 0,83 кг.
Опции:
BBUK — биконический элемент 9139 LE=330 мм, D=130 мм;

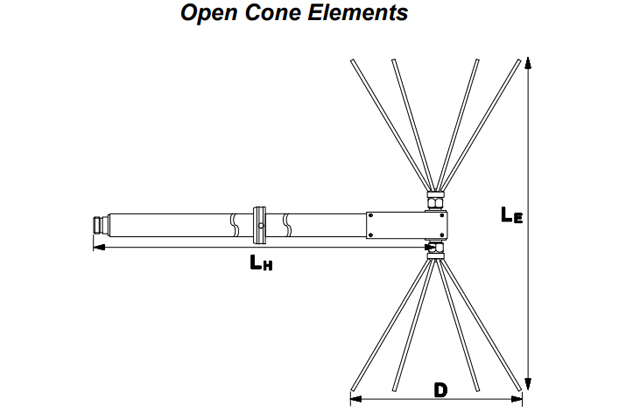

BAOC 9216 — открытый биконический элемент LE=276 мм, D=155 мм;
BAOC 9217 — открытый биконический элемент LE=390 мм, D=230 мм.
