Диапазон частот: 100 кГц ... 50 МГц
Переходник: SMB, male, jack
- 1x LF-B 3 (пробник магнитного поля от 100 кГц до 50 МГц)
- 1x LF-R400 (пробник магнитного поля от 100 кГц до 50 МГц)
- 1x LF-U 2.5 (пробник магнитного поля от 100 кГц до 50 МГц)
- 1x LF-U 5 (пробник магнитного поля от 100 кГц до 50 МГц)
- 1x SMB-BNC 1 m (измерительный кабель SMB-BNC)
- 1x Case 4 + (транспортировочный кейс)

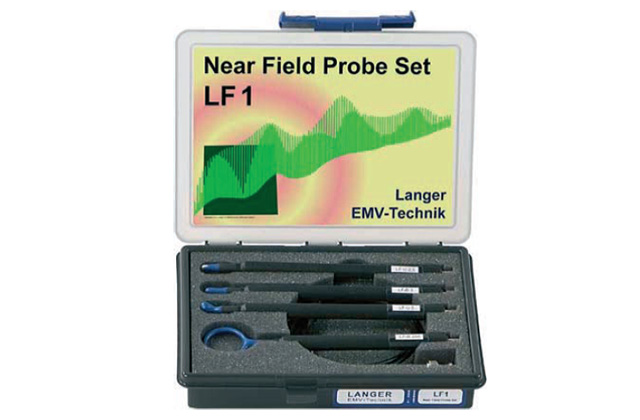

Набор пробников ближнего поля LF1 состоит из четырех экранированных пробников ближнего поля для измерения излучения на длинных, средних и коротких волнах на электронных компонентах на этапе разработки.
Головки пробников из набора LF1 предназначены для пошагового определения источников электромагнитных помех на отдельных ножках, электронных компонентах больших размеров и печатных платах в целом. В первую очередь электромагнитные помехи компонентов печатных плат определяют при помощи пробника LF-R 400 на расстоянии до 10 см. Далее используют пробники с более высоким разрешением, например, LF-B 3, LF-U 5 и LF-U 2.5 для более точного определения любого источника помех. Пробники ближнего поля имеют малые размеры и удобны в применении, электрически экранированы. Они могут быть подключены к анализатору спектра или осциллографу с входным сопротивлением 50 Ом. Сами пробники не имеют собственного входного активного сопротивления.
