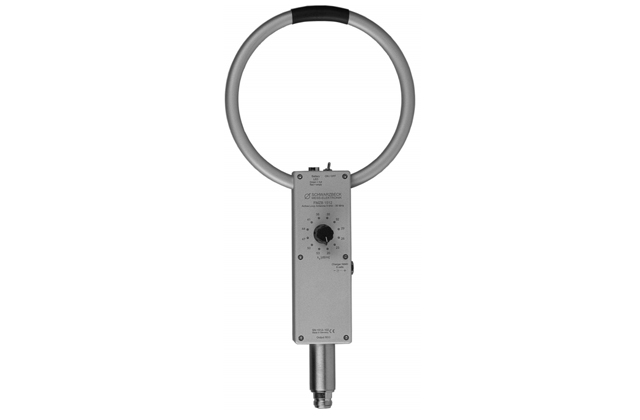

Активная приемная рамочная антенна FMZB 1512

Активная приемная рамочная антенна FMZB 1512 фирмы Schwarzbeck предназначена для испытаний на ЭМС в диапазоне частот от 9 кГц до 30 МГц. Позволять проводить частотно-избирательное измерение магнитных полей. Подходит для измерений по авиационным, коммерческим и прочим стандартам.

Может использоваться вместе с портативным анализатором спектра. В комбинации с приёмником по CISPR 16 FMZB 1512 образует удобную систему с низким уровнем шума для измерения напряженности поля и импульсных измерений. FMZB 1512 является очень чувствительной и имеет малый вес, особенно подходит для пеленгации сигнала и источников шума.

Технические характеристики:

• номинальный диапазон частот от 9 кГц до 30 МГц;

• диаметр рамки: 150 мм;

• РЧ-разъем: N-тип, 50 Ом;

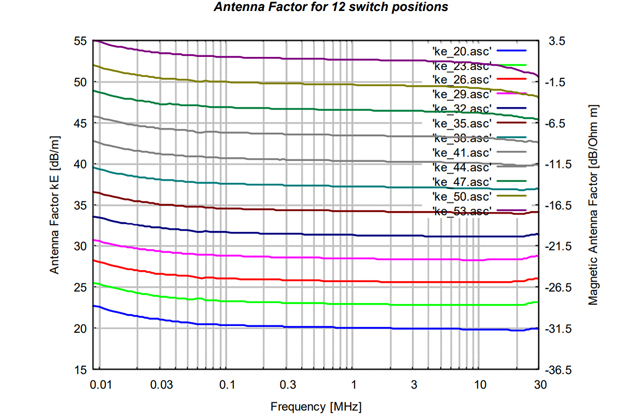

• коэффициент антенны, Е-поле: 20 дБ/м;

• коэффициент антенны, H-поле: — 31,5 дБ/м;

• аттенюатор:0-33 дБ с шагом 3 дБ;

• максимальная напряженность поля (переключатель k_Е ≥ 44 дБ/м):

• 162 дБпВ/м (126 В/м), 110,5 дБпА/м (0,33 А/м);
• частотный отклик:< ± 3 дБ;

• время работы при полном заряде батареи: более 12 часов, типично 16 часов;

• емкость батареи: NiMH 9,6 В/800 мАч;

• крепление: 22×40 мм;

• размеры:165 мм x 350 мм x 45 мм;

• вес 0,5 кг.


Функциональные особенности:

• высокая чувствительность;

• возможность работы от батареи;

• небольшие габариты и вес.


Стандарты:

• • Авиационные стандарты;
  • Коммерческие стандарты;
  • Прочие стандарты.
