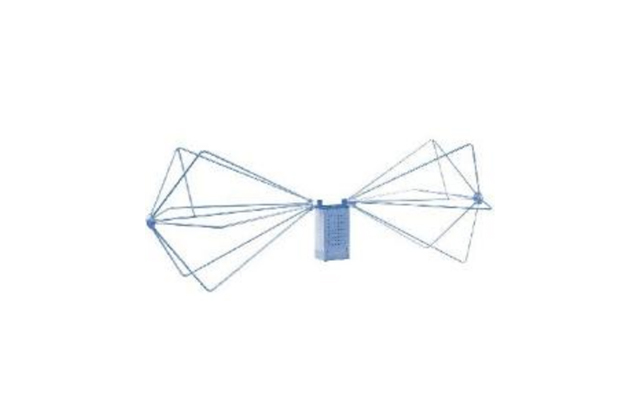

Биконическая антенна 3109

Биконическая антенна 3109 фирмы ETS-Lindgren предназначена для испытаний на восприимчивость и устойчивость к радиочастотному электромагнитному полю в диапазоне частот 20 до 300 МГц. В конструкции антенны применяется модифицированный токовый симметрирующий трансформатор для трансформации импеданса и обеспечения согласования. Трансформатор выполнен таким образом, что максимальное значение подводимой мощности достигает 2 кВт. Антенну можно монтировать на штатив со стандартным креплением 1/4×20.

Технические характеристики:

• диапазон частот от 20 до 300 МГц;

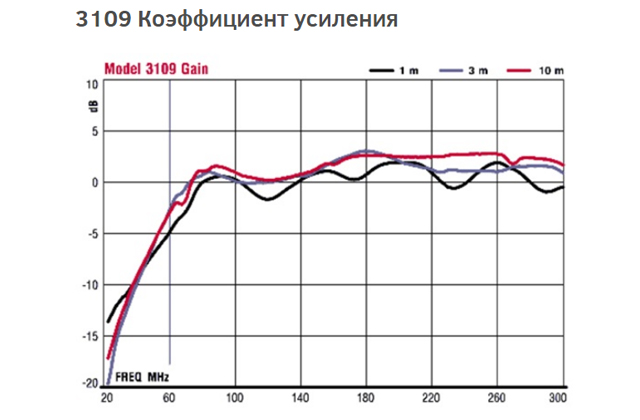

• коэффициент усиления (см. график);

• линейная поляризация;

• КСВН <1,9;

• непрерывная (макс) мощность 1 кВт (N), 1,5 кВт (7/16 DIN);

• мощность (пик) 2 кВт;

• соединительный разъем N,7/16 DIN-тип;

• входное сопротивление 50 Ом;

• ширина: 1330 мм;

• вес 3,2 кг.


Функциональные особенности:

• высокий коэффициент усиления;

• симметрирующий трансформатор;

• низкий КСВН;

• калибровка с выдачей сертификата;

• компактные размеры.


Стандарты измерений

• IEC 1000-4-3
