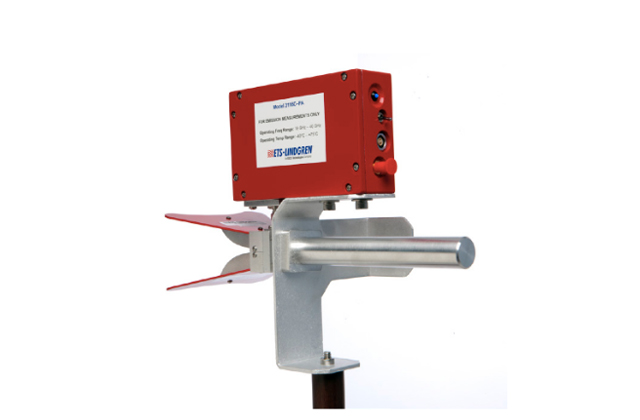

Двухгребневая рупорная антенна 3116С-PA фирмы ETS-Lindgren предназначена для испытаний на восприимчивость и устойчивость к радиочастотному электромагнитному полю в диапазоне частот 18 до 40 ГГц. Корректирует эффект низкого уровня усиления на верхней границе частотного диапазона, типичного для гребневых рупорных антенн. Достоинства антенны — равномерное облучение поверхности тестируемого объекта и возможность точной оценки усиления. Есть предусилитель, улучшающий чувствительность антенны. Калибровка антенны и усилителя происходит как единого целого устройства, что минимизирует показатели неопределенности. Антенну можно монтировать на штатив со стандартным креплением 1/4×20.
Технические характеристики:
Антенна 3116С-PA:
диапазон частот от 18 до 40 ГГц;
коэффициент усиления (см. график);
линейная поляризация;
соединительный разъем К (2,92 мм)-тип;
входное сопротивление 50 Ом;
Предусилитель:
диапазон частот от 1 до 18 ГГц;
коэффициент усиления до 35 дБ;
неравномерность предусиления + 3 дБ на всем диапазоне;
выходная мощность усилителя в точке 1 дБ — минимум +8 дБ;
коэффициент шума 3,7 дБ;
неравномерность усиления + 3 дБ на всем диапазоне;
выходная мощность усилителя в точке 1 дБ — минимум +8 дБ;
