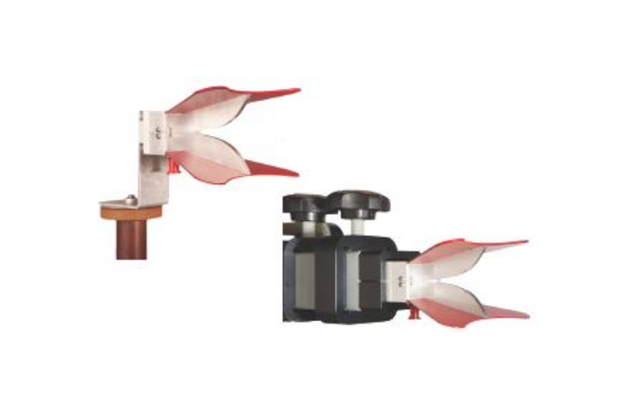

Двухгребневая рупорная антенна 3116С

Двухгребневая рупорная антенна 3116С фирмы ETS-Lindgren предназначена для испытаний на восприимчивость и устойчивость к радиочастотному электромагнитному полю в диапазоне частот 10 до 40 ГГц. Корректирует эффект низкого уровня усиления на верхней границе частотного диапазона, типичного для гребневых рупорных антенн. Достоинства антенны — равномерное облучение поверхности тестируемого объекта и возможность точной оценки усиления. Антенну можно монтировать на штатив со стандартным креплением 1/4×20.

Технические характеристики:

• диапазон частот от 10 до 40 ГГц;

• коэффициент усиления (см. график);

• линейная поляризация;

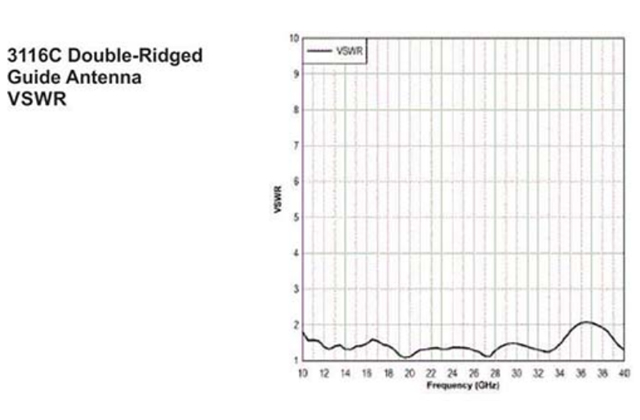

• КСВН <2,5;

• непрерывная мощность 40 Вт (10 ГГЦ) до 20 Вт (40 ГГц);

• мощность (пик) 60 Вт (10 ГГц) до 30 Вт (40 ГГц);

• соединительный разъем К (2,92 мм)-тип;

• входное сопротивление 50 Ом;

• габариты 257×108×89 мм;

• вес 0,2 кг.


Функциональные особенности:

• высокий коэффициент усиления;

• низкий КСВН;

• калибровка с выдачей сертификата;

• прочная конструкция;

• компактные габариты.
