Двухуровневая логопериодическая антенна STLP 100-500

Двухуровневая логопериодическая антенна STLP 100-500 фирмы Schwarzbeck предназначена для испытаний на ЭМС в диапазоне частот от 100 до 500 МГц. Обладает высоким коэффициентом усиления и направленностью относительно обычных логопериодических антенн. Это особенно важно при проведении испытаний на устойчивость к радиочастотному электромагнитному полю, где необходимо реализовать высокие напряженность электромагнитного поля и однородность.

Технические характеристики:

• номинальный диапазон частот от 100 до 500 МГц;

• рабочий диапазон частот от 75 до 550 МГц;

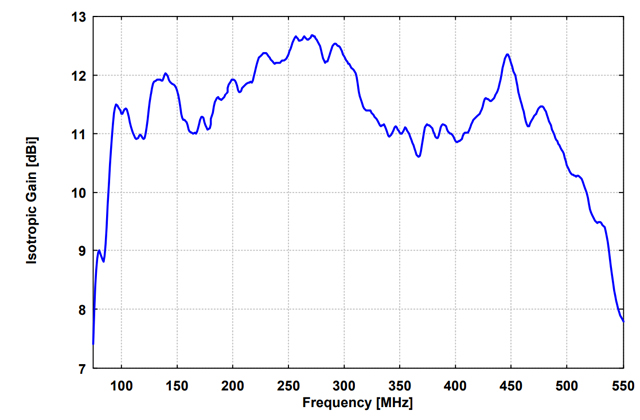

• коэффициент усиления 11,5 +/- 1,1 дБ;

• линейная поляризация;

• коэффициент обратного излучения: 20 дБ;

• развязка по поляризации: >25 дБ;

• КСВН <1,5;

• максимальная входная мощность 5 кВт (непрерывная);

• соединительный разъем N, 13/30-тип;

• входное сопротивление 50 Ом;

• габариты 1708×1660×4020 мм;

• вес 52 кг.


Функциональные особенности:

• низкий КСВН;

• высокий коэффициент усиления;

• высокий уровень непрерывной мощности;

• прочная конструкция.
