Катушка Гельмгольца HHS 5201-6

Катушка Гельмгольца HHS 5201-6 фирмы Schwarzbeck предназначена для испытаний на ЭМС. Разработана для выработки точных магнитных полей в диапазоне частот от DC до наивысшей звуковой частоты и выше. Генерируемые магнитные поля строго линейно пропорциональны току в катушке. Напряженность поля может быть точно рассчитана аналитическими методами на основании геометрии катушки, количества витков и тока катушки.

Основное назначение — испытания на устойчивость к магнитным полям в соответствии с автомобильными стандартами. При генерации магнитных полей с применением катушек Гельмгольца ток катушки прямо пропорционален напряженности магнитного поля.

Технические характеристики:

• рабочий частотный диапазон: DC-5 МГц;

• резонансная частота: > 8 МГц;

• количество витков: 6;

• максимальный ток в катушке:

• 40 А (1 минута)
• 15 А (15 минут)
• номинальный ток катушки 12 А, непрерывный;

• расстояние между катушками приблизительно 50-80 мм.


Характеристики для расстояния между катушками 60 мм:

• максимальная напряженность магнитного поля 2860 А/м (1 минут);

• номинальная напряженность магнитного поля 860 А/м непрерывная;

• напряженность магнитного поля, ток катушки 1 A 71,55 А/м;

• диаметр катушки 120 мм;

• габаритные размеры 290×220×130 мм;

• зажимы 4 мм (мама);

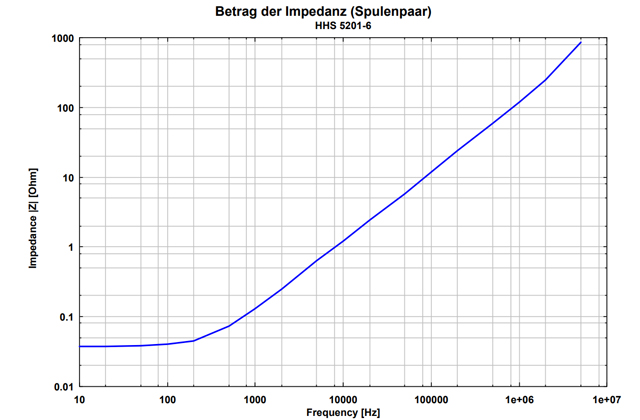

• индуктивность (единичная катушка): 8 мкГн;

• индуктивность (пара катушек):

• 18,7 мкГн / 50 мм
• 18,2 мкГн / 60 мм
• 17,9 мкГн / 70 мм
• масса 2,8 кг.


Стандарты испытаний

• Авиационные стандарты;
• Автомобильные стандарты
• Прочие стандарты.
