Катушка Гельмгольца HHS 5202-81

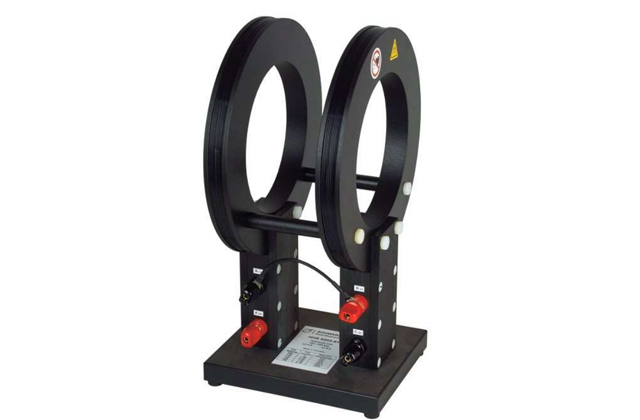

Катушка Гельмгольца HHS 5202-81 фирмы Schwarzbeck предназначена для испытаний на ЭМС. Разработана для выработки точных магнитных полей в диапазоне частот от DC до наивысшей звуковой частоты и выше. Генерируемые магнитные поля строго линейно пропорциональны току в катушке. Напряженность поля может быть точно рассчитана аналитическими методами на основании геометрии катушки, количества витков и тока катушки.

Основное назначение — испытания на устойчивость к магнитным полям в соответствии с автомобильными стандартами . При генерации магнитных полей с применением катушек Гельмгольца ток катушки прямо пропорционален напряженности магнитного поля.

Технические характеристики:

• рабочий диапазон частот: DC-300 кГц;

• резонансная частота: > 400 кГц;

• количество витков 81;

• максимальный ток в катушке 6 А (5 минут);

• номинальный ток катушки 5 А, непрерывный;

• зазор между катушками 116/132 мм.


Характеристики для расстояния между катушками 116 мм:

• максимальная напряженность магнитного поля 3000 А/м (5 минут);

• номинальная напряженность магнитного поля 2000 А/м, непрерывная;

• напряженность магнитного поля, ток катушки 1 A 500 А/м, 174 дБмкА/м;

• диаметр катушки 232 мм;

• габаритные размеры 0,20×0,25×0,39 м;

• максимальные размеры ИТС 11,3×11,3×11,3 см;

• зажимы: джек 4 мм (мама), винтовые зажимы 7 мм;

• индуктивность (одна катушка) 2,83 мГн;

• масса 4,7 кг.


Стандарты испытаний

• Авиационные стандарты;
• Автомобильные стандарты
• Прочие стандарты.
