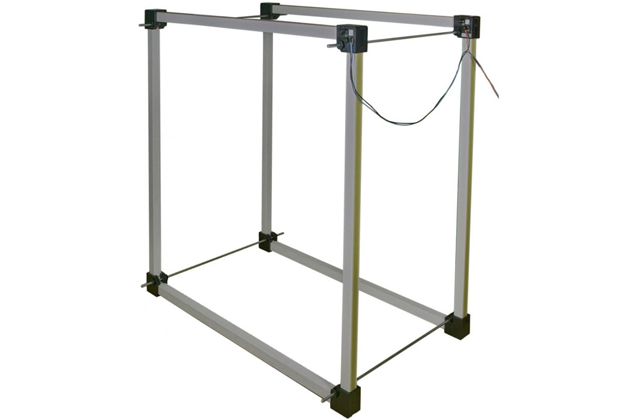

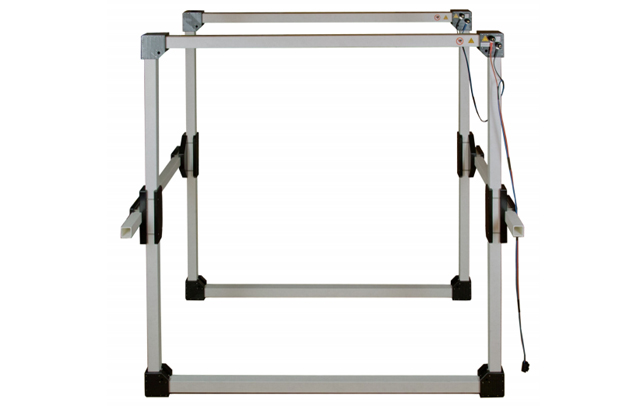

Катушка Гельмгольца HHS 5213-100

Катушка Гельмгольца HHS 5213-100 фирмы Schwarzbeck предназначена для испытаний на ЭМС. Разработана для выработки точных магнитных полей в диапазоне частот от DC до наивысшей звуковой частоты и выше. Генерируемые магнитные поля строго линейно пропорциональны току в катушке. Напряженность поля может быть точно рассчитана аналитическими методами на основании геометрии катушки, количества витков и тока катушки.

При генерации магнитных полей с применением катушек Гельмгольца ток катушки прямо пропорционален напряженности магнитного поля. Калибровка магнитного поля прослеживается до измерения тока (или падению напряжения на известном резисторе).

Технические характеристики:

• рабочий диапазон частот DC-5 кГц;

• резонансная частота (пара катушек) > 13 кГц;

• количество витков 100;

• максимальный ток в катушке 15 А (5 минут);

• номинальный ток катушки 9 А, непрерывный;

• номинальная напряженность магнитного поля 900,9 А/м, непрерывная;

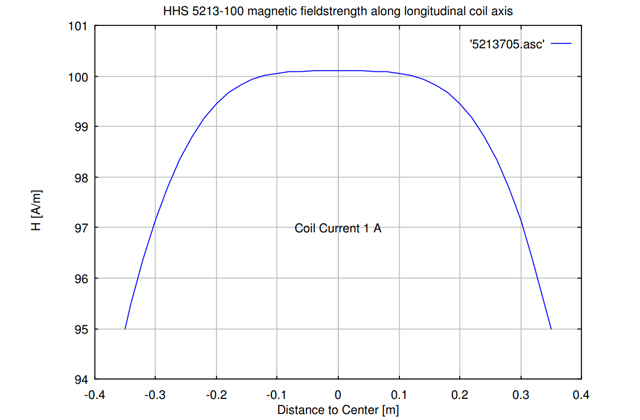

• напряженность магнитного поля, ток катушки 1 A 100,096 А/м (расстояние между катушками 0,75 м);

• максимальное расстояние между катушками 0,83 м;

• габаритные размеры 1,46×1,36×0,91 м;

• индуктивность (пара катушек) 88,3 мГн (расстояние между катушками 0,705 м);

• вес 44,5 кг;

• зажимы 4 мм (мама).
