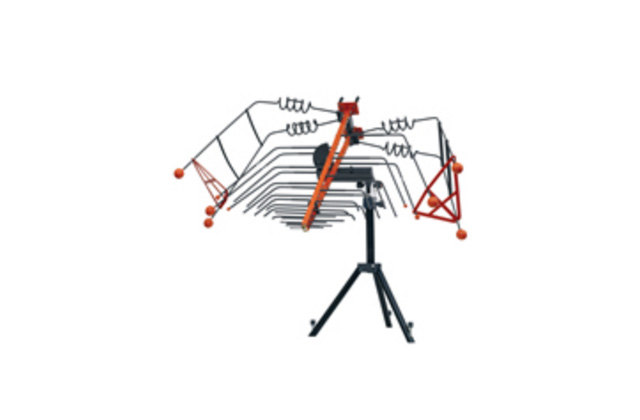

Логопериодическая антенна ATR26M1G

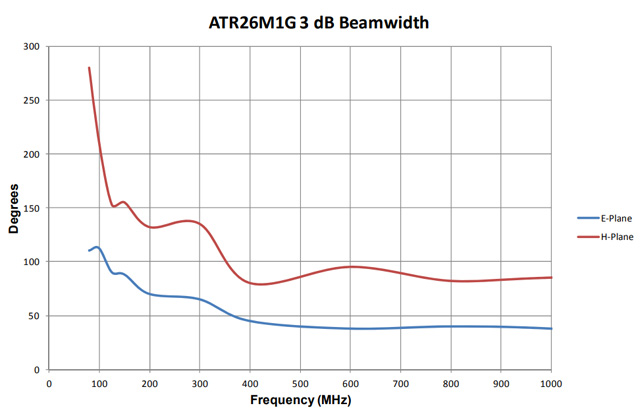

Логопериодическая антенна ATR26M1G фирмы Amplifier Research предназначена для испытаний на восприимчивость и устойчивость к радиочастотному электромагнитному полю в диапазоне частот от 26 до 1000 МГц. Подходит для испытания на помехоэмиссию. Изогнутая конструкция обеспечивает уменьшение размера примерно на 75 % без ущерба для ключевых электрических характеристик, таких как коэффициент усиления и ширина луча ДН.

Технические характеристики:

• диапазон частот от 26 до 1000 МГц;

• коэффициент усиления: диапазон 26-80 МГЦ от −8 до 0 дБ

• диапазон 80-1000 МГЦ от 0 до 6 дБ
• неравномерность усиления ±3 дБ;

• КСВН: диапазон 26-80 МГЦ 6

• диапазон 80-1000 МГЦ 3,5
• линейная поляризация;

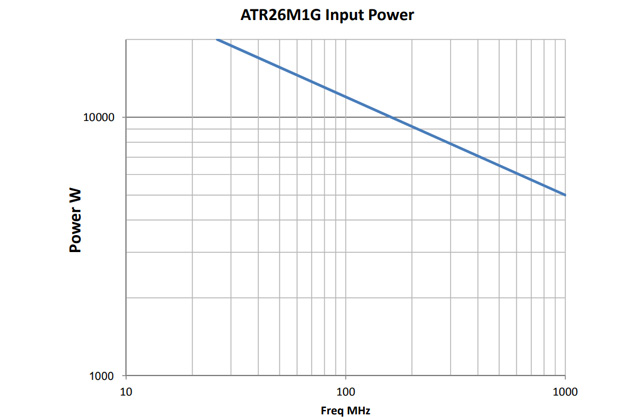

• выходная мощность 20 кВт до 26 МГц, с понижением до 5 кВт 1000 МГц;

• соединительный разъем 1-5/8 EIA-тип;

• входное сопротивление 50 Ом;

• габариты 1830×2310×660 мм;

• вес 29,5 кг.


Функциональные особенности

• уменьшенный профиль;

• низкий КСВ;

• прочная конструкция;

• включает механизм поворота.
