Логопериодическая антенна двойной поляризации 3145BDP

Логопериодическая антенна двойной поляризации 3145BDP фирмы ETS-Lindgren предназначена для испытаний на восприимчивость и устойчивость к радиочастотному электромагнитному полю в диапазоне частот от 100 МГц до 1,1 ГГц. Расположение элементов на штанге дает оптимальное фазовое соотношение, которое позволяет в активной зоне на любой частоте передавать РЧ-энергию наименьшему элементу, оставляя расположенные перед ним элементы неактивными и функционирующими как рефлекторы для увеличения усиления. Постоянство коэффициента усиления обуславливает линейное изменение коэффициента калибровки с увеличением частоты.

Технические характеристики:

• диапазон частот от 100 МГц до 1,1 ГГц;

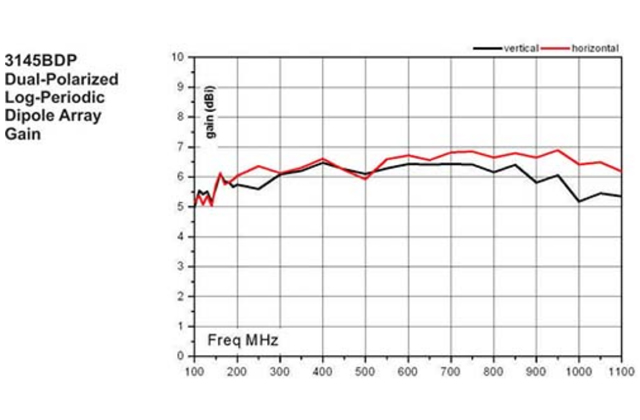

• коэффициент усиления (cм. график);

• двойная линейная поляризация;

• КСВН 1,5 (усредн.), 3,5 (макс.);

• максимальная входная мощность 800 Вт;

• соединительный разъем N-тип;

• входное сопротивление 50 Ом;

• габариты Ш х В 1620×1330 мм;

• вес 18,2 кг.


Функциональные особенности:

• низкий КСВН;

• широкий диапазон частот;

• двойная линейная поляризация;

• калибровка с выдачей сертификата;

• прочная конструкция из нержавеющей стали.
