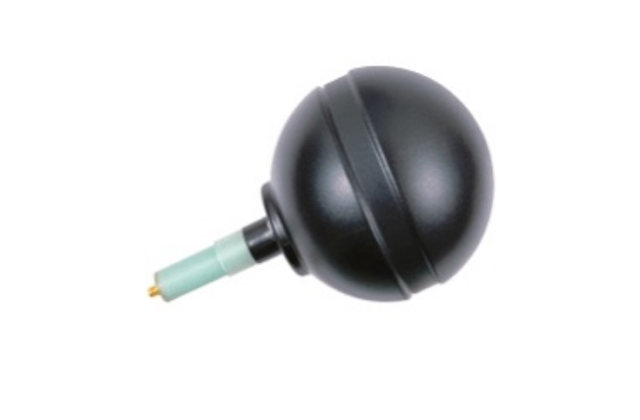

Настраиваемые магнитные рамочные антенны 3127 фирмы ETS-Lindgren предназначены для испытаний на восприимчивость и устойчивость к радиочастотному электромагнитному полю в диапазоне частот 440 до 5510 МГц. Отвечают требованиям CTIA для измерений пульсации по симметрии +/-0,1 дБ на центральной частоте. Опциональный комплект для калибровки пульсации и диапазона в соответствии с CTIA можно использовать с многоосной системой позиционирования ETS-Lindgren (MAPS). Монтажный комплект содержит адаптеры для позиционирования как для коаксиальной дипольной антенны, так и для резонансной рамочной антенны, для всех позиций в соответствии с требованиями плана тестирования по CTIA.
Технические характеристики:
диапазон частот от 440 до 5510 МГц;
линейная поляризация;
Модель диполя
Частота, МГц
Соединение
Импеданс (ном.), Ом
Макс. пост. мощность, Вт
КСВН
3127-450
440 — 460
SMA (Female)
50
1
<5:1
3127-700
690 — 710
SMA (Female)
50
1
<5:1
3127-850
840 — 860
SMA (Female)
50
1
<5:1
3127-880
870 — 890
SMA (Female)
50
1
<5:1
3127-920
910 — 930
SMA (Female)
50
1
<5:1
3127-1575
1565 — 1585
SMA (Female)
50
1
<5:1
3127-1732
1722 — 1742
SMA (Female)
50
1
<5:1
3127-1768
1758 — 1778
SMA (Female)
50
1
<5:1
3127-1790
1780 — 1800
SMA (Female)
50
1
<5:1
3127-1800
1790 — 1810
SMA (Female)
50
1
<5:1
3127-1862
1852 — 1872
SMA (Female)
50
1
<5:1
3127-1880
1870 — 1890
SMA (Female)
50
1
<5:1
3127-1950
1940 — 1960
SMA (Female)
50
1
<5:1
3127-2150
2140 — 2160
SMA (Female)
50
1
<5:1
3127-2450
2440 — 2460
SMA (Female)
50
1
<5:1
3127-2535
2525 — 2545
SMA (Female)
50
1
<5:1
3127-2655
2645 — 2665
SMA (Female)
50
1
<5:1
3127-5500
5490 — 5510
SMA (Female)
50
1
<5:1

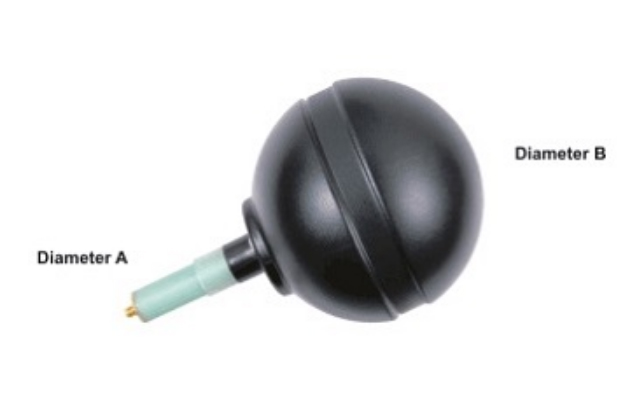

габариты:
Модель диполя
Диаметр A, см
Диаметр B, см
Длина, см
3127-450
1,9
12,70
21,59
3127-700
1,9
12,70
21,59
3127-850
1,9
12,70
21,59
3127-880
1,9
12,70
21,59
3127-920
1,9
12,70
21,59
3127-1575
1,9
12,70
21,59
3127-1732
1,9
12,70
21,59
3127-1768
1,9
12,70
21,59
3127-1790
1,9
12,70
21,59
3127-1800
1,9
12,70
21,59
3127-1862
1,9
12,70
21,59
3127-1880
1,9
12,70
21,59
3127-1950
1,9
12,70
21,59
3127-2150
1,9
12,70
21,59
3127-2450
1,9
12,70
21,59
3127-2535
1,9
12,70
21,59
3127-2655
1,9
12,70
21,59
3127-5500
1,9
2,80
16,3
Функциональные особенности:
низкий КСВН;
широкий частотный диапазон;
измерения пульсации в соответствии с CTIA;
набор кабелей для калибровки пульсации в соответствии с CTIA;
