В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Соответствует ГОСТ 22261-94.
Устройство
Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 2,0 до 18,0 ГГц.

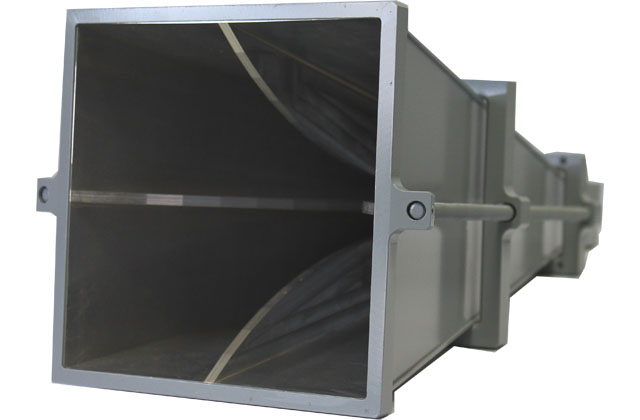

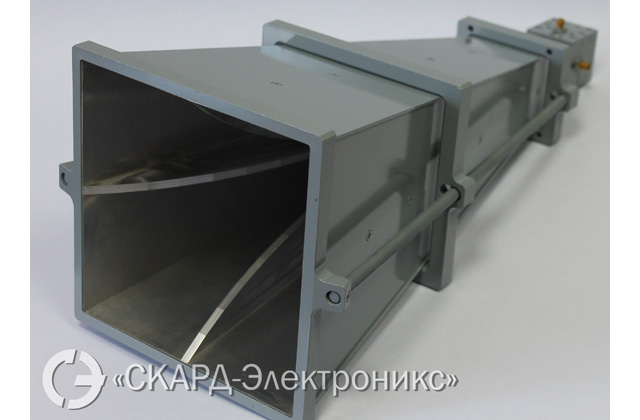

Антенна выполнена на базе биортогонального Н-образного волновода и пирамидального квадратного рупора с ножевыми пластинами экспоненциальной формы, являющимися продолжением выступов Н-образного волновода. Антенна имеет коаксиальный СВЧ-вход с волновым сопротивлением 50 Ом (соединитель SMA — female (розетка). Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.
Особенности
- Обеспечивает единовременный прием сигналов с вертикальной и горизонтальной поляризацией;
- Обеспечивает удобство проведения измерений, так как позволяет исключить дополнительные электромеханические устройства для ориентации антенны по поляризации;
- Позволяет производить измерения параметров сверхширокополосных сигналов малой длительности;
- Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства);
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь;
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности;
- Поставляется с поверочным сертификатом.
Состав изделия и комплектность
- Антенна П6-125 — 1шт.
- Формуляр — 1шт.
- Сертификат первичной поверки — 1 шт.
- Узел крепления АК-02 М — 1 шт.
Применяемые материалы
Сплав Д16Т, Покрытие Хим.Окс. электропроводное
Маркировка
На антенне имеются следующие обозначения:
- товарный знак предприятия-изготовителя и наименование антенны;
- заводской номер антенны.
Гарантии изготовителя
Изготовитель гарантирует соответствие широкополосной измерительной рупорной биортогональной антенны П6-125 заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 месяцев с даты поставки.
