В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Соответствует ГОСТ 22261-94.
Устройство

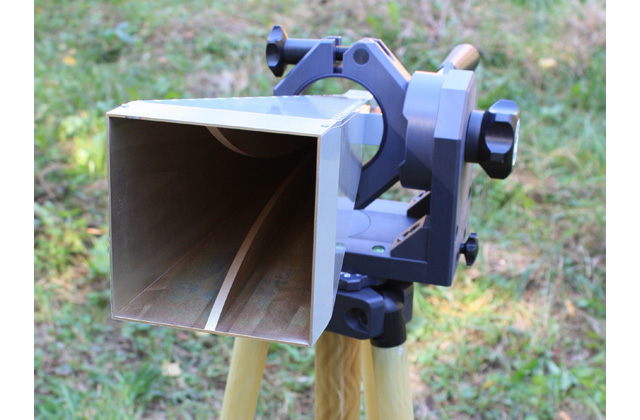

Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 12 до 40 ГГц.
Антенна выполнена на базе Н — образного волновода с ножевыми пластинами экспоненциальной формы, являющимися продолжением выступов Н — образного волновода. Толщина ножевых пластин плавно изменяется от t в раскрыве волновода до 3t в раскрыве рупора. Антенна имеет коаксиальный СВЧ — вход с волновым сопротивлением 50 Ом (соединитель К-типа (розетка)).

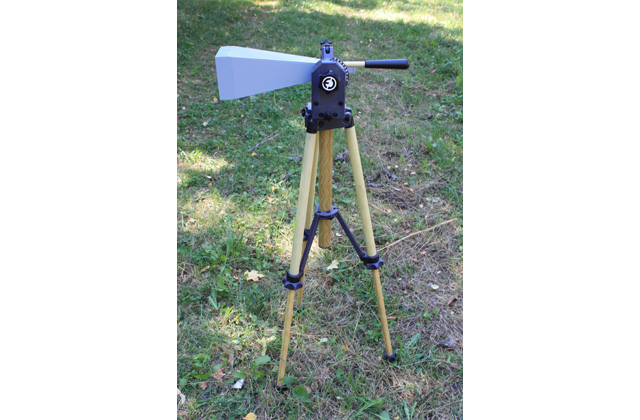

Конструкция антенны предусматривает возможность крепления на специализированную диэлектрическую треногу или опору любого типа с использованием кронштейна.
Особенности
- Позволяет производить измерения сверхширокополосных сигналов малой длительности;
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь;
- Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства);
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности;
- Поставляется с поверочным сертификатом.
Состав изделия и комплектность
- Антенна П6-128 — 1 шт.
- Формуляр — 1 шт.
- Сертификат о первичной поверке — 1 шт.
- Узел крепления АК-02М — 1 шт.
Применяемые материалы
Сплав Д16Т, Покрытие Хим.Окс. электропроводное
Маркировка
На антенне имеются следующие обозначения:
- товарный знак предприятия-изготовителя и наименование антенны;
- заводской номер антенны.
Гарантии изготовителя
Изготовитель гарантирует соответствие широкополосной измерительной рупорной антенны П6-128 заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 месяцев с даты поставки.
