В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Соответствует ГОСТ 22261-94.
Устройство
Антенна представляет собой двухканальную рупорную антенну с единым фазовым центром и цепями независимого возбуждения двух линейных ортогонально поляризованных излучений электромагнитного поля, работающую в диапазоне частот от 18 до 40 ГГц. Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 18 до 40 ГГц.

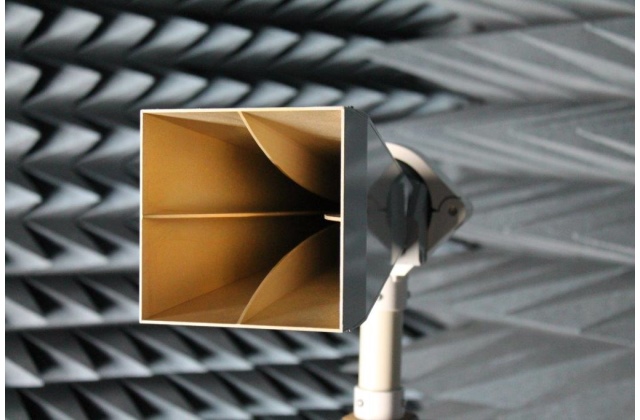

Антенна имеет биортогональную (вертикальную и горизонтальную) поляризацию. Антенна выполнена на базе Н — образного волновода с ножевыми пластинами экспоненциальной формы, являющимися продолжением выступов Н — образного волновода. Толщина ножевых пластин плавно изменяется от t в раскрыве волновода до 3t в раскрыве рупора.

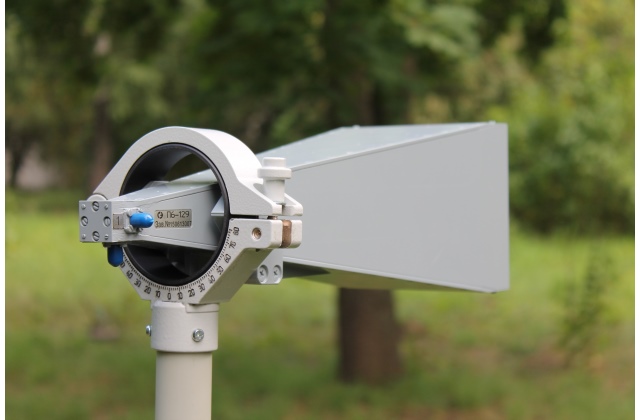

Антенна имеет два коаксиальных СВЧ — входа с волновым сопротивлением 50 Ом (соединители К-типа (розетка). Конструкция антенны предусматривает возможность крепления на специализированную диэлектрическую треногу КНПР.301554.001 или опору любого типа с использованием кронштейна КНПР.301568.003.
Особенности
- Обеспечивает единовременный прием сигналов с вертикальной и горизонтальной поляризацией;
- Обеспечивает удобство проведения измерений, так как позволяет исключить дополнительные электромеханические устройства для ориентации антенны по поляризации;
- Позволяет производить измерения параметров сверхширокополосных сигналов малой длительности;
- Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства);
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь;
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности;
- Поставляется с поверочным сертификатом.
Применяемые материалы
Сплав Д16Т, Покрытие Хим.Окс. электропроводное
Маркировка
На антенне имеются следующие обозначения:
- товарный знак предприятия-изготовителя и наименование антенны;
- заводской номер антенны.
Гарантии изготовителя
Изготовитель гарантирует соответствие широкополосной измерительной рупорной антенны П6-129 заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 месяцев с даты поставки.
Состав изделия и комплектность
- Антенна П6-129 – 1шт.
- СВЧ-нагрузка коаксиальная 50 Ом – 1шт.
- Формуляр – 1шт.
- Сертификат первичной поверки – 1 шт.
- Узел крепления АК-02М – 1 шт.
