Измерительная рупорная антенна П6-132 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 26,5 до 40,0 ГГц. Конструктивно построена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 7,11×3,55 мм. (стандарт WR28/RG-96/U). Имеет три базовых варианта комплектации П6-132-1, П6-132-2, П6-132-3 в соответствии с используемыми потребителем типовыми оконечными устройствами. Рекомендована для метрологических приложений и экспериментальных исследований.
Устройство

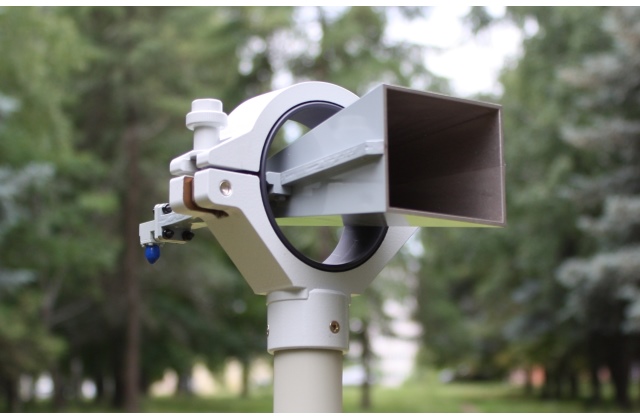

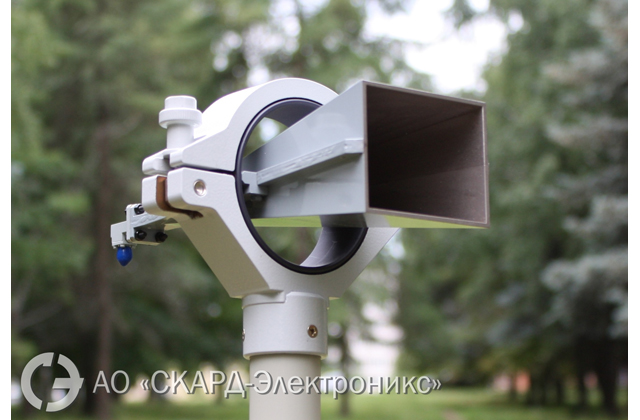

Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 26,5 до 40,0 ГГц.
Антенна выполнена на базе биортогонального Н-образного волновода и пирамидального квадратного рупора с ножевыми пластинами экспоненциальной формы, являющимися продолжением выступов Н-образного волновода. Антенна имеет коаксиальный СВЧ-вход с волновым сопротивлением 50 Ом (соединитель SMA-female (розетка)). Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.
Маркировка и упаковка
На антенне имеются следующие обозначения:
- товарный знак предприятия-изготовителя и наименование антенны;
- заводской номер антенны.
Особенности
- Имеет хорошую неравномерность коэффициента усиления и КСВН;
- Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств;
- Стабильные метрологические характеристики позволяют использовать П6-132 как передающую антенну, в вариантах комплектации П6-132-1 и П6-132-2;
- Может использоваться в системах оценки ЭМС и ПЭМИН;
- Поставляется с калибровочным сертификатом;
Вариант комплектации П6-132-1 — рекомендован для использования с оконечными приборами имеющими волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR28/RG-96/U. Комплект включает в себя рупорную антенну П6-132 диапазона 26,5-40 ГГц, волноводный переход с сечения 7,11×3,55 мм к сечению 7,2×3,4 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Вариант комплектации П6-132-2 — рекомендован для использования с оконечными приборами имеющими коаксиальный вход K-типа и обеспечивающих измерения в диапазоне частот 26,5-40 ГГц. Комплект включает в себя рупорную антенну П6-132 диапазона 26,5-40 ГГц, коаксиально-волноводный переход с сечения мм 7,11×3,55 мм на коаксиал К-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Вариант комплектации 132-3 — рекомендован для использования с оконечными приборами имеющими коаксиальный вход типа SMA, N или III и обеспечивающих измерения в диапазоне частот c верхней границей не менее 1 ГГц. Комплект включает в себя рупорную антенну П6-132 диапазона 26,5 — 40 ГГц, межканальные коаксиальные переходы SMA-тип III и SMA тип III, два измерительных кабеля диапазона 0-18 ГГц, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Применяемые материалы
Сплав Д16Т, Покрытие Хим.Окс. электропроводное
Гарантии производителя
Изготовитель гарантирует соответствие антенны измерительной рупорной П6-132 заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 месяцев с даты поставки.
