Измерительная рупорная антенна П6-133 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 40,0 до 60,0 ГГц. Конструктивно построена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 4,77×2,38 мм. (стандарт WR19/RG-358/U). Имеет три базовых варианта комплектации П6-133-1, П6-133-2, П6-133-3 в соответствии с используемыми потребителем типовыми оконечными устройствами. Рекомендована для метрологических приложений и экспериментальных исследований.
Устройство
Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 40,0 до 60,0 ГГц.
Антенна выполнена на базе биортогонального Н-образного волновода и пирамидального квадратного рупора с ножевыми пластинами экспоненциальной формы, являющимися продолжением выступов Н-образного волновода.

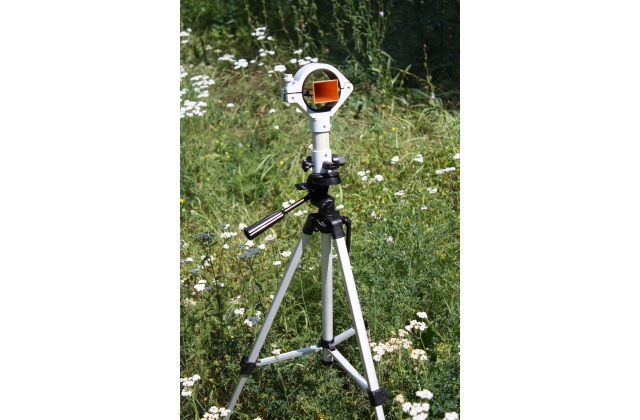

Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.
Маркировка и упаковка
На антенне имеются следующие обозначения:
- товарный знак предприятия-изготовителя и наименование антенны;
- заводской номер антенны.
Особенности
- Имеет хорошую неравномерность коэффициента усиления и КСВН;
- Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств;
- Стабильные метрологические характеристики позволяют использовать П6-133 как передающую антенну, в вариантах комплектации П6-133-1 и П6-133-2;
- Может использоваться в системах оценки ЭМС и ПЭМИН;
- Поставляется с калибровочным сертификатом;
Вариант комплектации П6-133-1 — рекомендован для использования с оконечными приборами имеющими волноводный вход в соответствии со стандартом ГОСТ13317-89 или приборами имеющими волноводный вход стандарта WR19/RG-358/U. Комплект включает в себя рупорную антенну П6-133 диапазона 40,0-60,0 ГГц, волноводный переход с сечения 4,77×2,38 мм к сечению 5,2×2,6 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Вариант комплектации П6-133-2 — рекомендован для использования с оконечными приборами имеющими коаксиальный вход V-типа и обеспечивающих измерения в диапазоне частот 40,0-60,0 ГГц. Комплект включает в себя рупорную антенну П6-133 диапазона 40,0-60,0 ГГц, коаксиально-волноводный переход с сечения мм 4,77×2,38 мм на коаксиал V-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Вариант комплектации П6-133-3 — рекомендован для использования с оконечными приборами имеющими коаксиальный вход типа SMA, N или III и обеспечивающих измерения в диапазоне частот c верхней границей не менее 1 ГГц. Комплект включает в себя рупорную антенну П6-133 диапазона 40,0 — 60,0 ГГц, межканальные коаксиальные переходы SMA-тип III и SMA тип III, два измерительных кабеля диапазона 0-18,0ГГц, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Применяемые материалы
Сплав Д16Т, Покрытие Хим.Окс. электропроводное
Гарантии производителя
Изготовитель гарантирует соответствие антенны измерительной рупорной П6-133 заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 месяцев с даты поставки.
