Измерительная рупорная антенна П6-134 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 50,0 до 75,0 ГГц. Конструктивно построена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 3,76×1,88 мм. (стандарт WR15/RG-98/U). Имеет три базовых варианта комплектации П6-134-1, П6-134-2, П6-134-3 в соответствии с используемыми потребителем типовыми оконечными устройствами. Рекомендована для метрологических приложений и экспериментальных исследований.
Устройство
Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 50,0 до 75,0 ГГц.

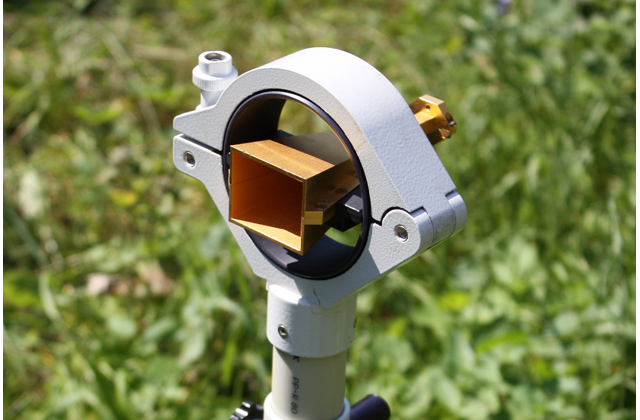

Антенна выполнена на базе биортогонального Н-образного волновода и пирамидального квадратного рупора с ножевыми пластинами экспоненциальной формы, являющимися продолжением выступов Н-образного волновода.

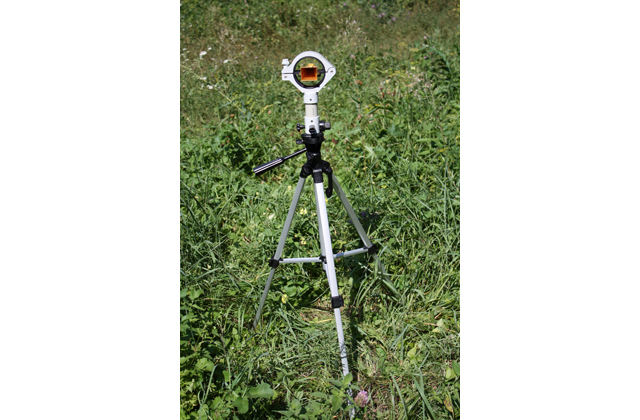

Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.
Маркировка
На антенне имеются следующие обозначения:
- товарный знак предприятия-изготовителя и наименование антенны;
- заводской номер антенны.
Особенности
- Имеет хорошую неравномерность коэффициента усиления и КСВН;
- Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств;
- Стабильные метрологические характеристики позволяют использовать П6-134 как передающую антенну, в вариантах комплектации П6-134-1 и П6-134-2;
- Может использоваться в системах оценки ЭМС и ПЭМИН;
- Поставляется с калибровочным сертификатом.
Вариант комплектации П6-134-1 — рекомендован для использования с оконечными приборами имеющими волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR15/RG-98/U. Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, волноводный переход с сечения 3,76×1,88 мм к сечению 3,6×1,8 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Вариант комплектации П6-134-2 — рекомендован для использования с оконечными приборами имеющими коаксиальный вход V-типа и обеспечивающих измерения в диапазоне частот 50,0-75,0 ГГц. Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, коаксиально-волноводный переход с сечения мм 3,76×1,88 на коаксиал V-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Вариант комплектации П6-134-3 — рекомендован для использования с оконечными приборами имеющими коаксиальный вход типа SMA, N или III и обеспечивающих измерения в диапазоне частот c верхней границей не менее 1 ГГц. Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, межканальные коаксиальные переходы SMA-тип III и SMA тип III, два измерительных кабеля диапазона 0-18,0ГГц, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Применяемые материалы
Сплав Д16Т, Покрытие Хим.Окс. электропроводное
Гарантии изготовителя
Изготовитель гарантирует соответствие антенны измерительной рупорной П6-134 заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 месяцев с даты поставки.
Состав изделия и комплектность
- Антенна П6-134 — 1шт.
- Эксплуатационная документация — 1шт.
- Сертификат первичной калибровки — 1 шт.
