Широкополосная измерительная рупорная антенна П6-223 на базе H — образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,9 до 18 ГГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Соответствует ГОСТ 22261-94.
Устройство

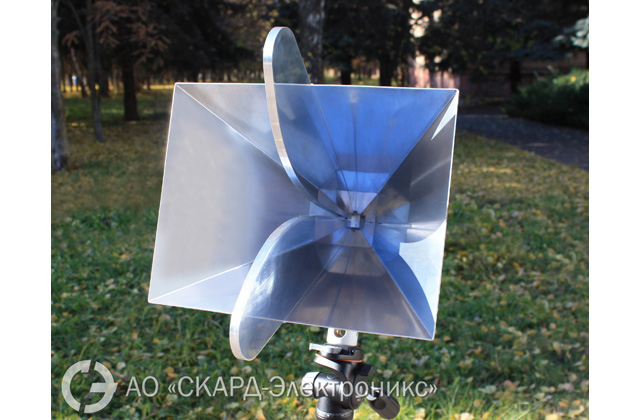

Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 0,9 до 18 ГГц.
Антенна выполнена на базе излучателя «Вивальди» и имеет коаксиальный СВЧ-вход с волновым сопротивлением 50 Ом (соединитель SMA / N — female (розетка)).
Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.
Особенности
- Идеально подходит для измерения радиопомех;
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь;
- Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства);
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности;
Состав изделия и комплектность
- Антенна П6-223 — 1шт.
- Паспорт — 1шт.
- Сертификат первичной калибровки — 1 шт.
- Узел крепления АК-02 М — 1 шт.
Применяемые материалы
Сплав Д16Т, Покрытие Хим.Окс. электропроводное
Маркировка
На антенне имеются следующие обозначения:
- товарный знак предприятия-изготовителя и наименование антенны;
- заводской номер антенны.
Гарантия изготовителя
Изготовитель гарантирует соответствие широкополосной измерительной рупорной антенны П6-223 заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 месяцев с даты поставки.
