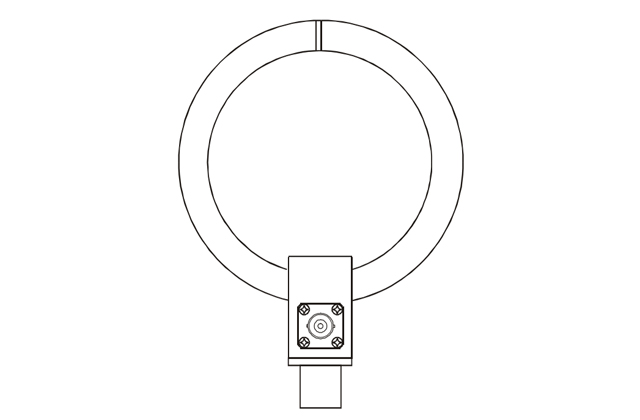

Передающая рамочная антенна HFRA 5154 фирмы Schwarzbeck предназначена для генерации магнитных полей (менее 0,1 А/м) четко определенного уровня в частотах 100 кГц — 30 МГц.
С незначительными ухудшениями характеристик антенна может быть использована до 50 МГц. Экранированная антенна от электрических полей имеет два витка. Корпус (никелированный латунный) включает тороидальный трансформатор и нагрузочный резистор.
Технические характеристики:
тип: рамочная передающая антенна;
диапазон: 0,1 — 30 МГц;
импеданс вх.: 50 Ом;
значение КСВН: < 1,3;
количество витков: 2;
коэффициент трансформации тока: 2:1;
диаметр рамки: 100 мм;
максимальный ток на катушке: 100 мА /100 дБмкА;
максимальное напряжение на разъеме для мониторинга: 5 В/134 дБмкВ;
