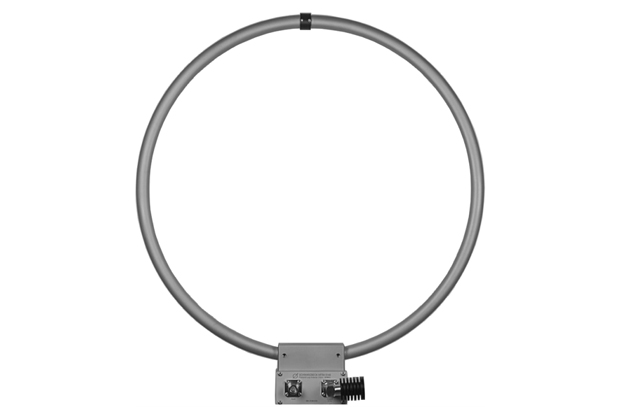

Передающая рамочная магнитная антенна HFRA 5149

Передающая рамочная магнитная антенна HFRA 5149 фирмы Schwarzbeck предназначена для испытаний на ЭМС. Позволяет измерять VLF-HF в диапазоне 9 кГц — 30 МГц напряженность магнитного поля, но может выражать напряженность электрического поля (фиктивное E-поле) в дБмкВ/м.

Технические характеристики:

• тип: рамочная передающая антенна;

• диапазон частот (номинал): 9 кГц — 30 МГц;

• КСВН:

• < 2 (0,02 — 20 МГц);
• < 4 (0,009 — 30 МГц).
• поляризация вертикальной установки: вертикальная (фиктивное E);

• направленная диаграмма: в половину мощности 2×90° по вертикальной оси;

• диаметр кольца антенны: 500 мм;

• поперечный размер (диаметр): 20 мм;

• входное сопротивление: 50 Ом;

• соединение устройства: 2 х N (f);

• материал корпуса антенны: алюминий;

• монтажная резьба: 3/8″;

• антенные габариты: 515×585×80 мм;

• вес рамочной передающей антенны: 1,25 кг.
