Передающая рамочная магнитная антенна HFRA 5152 фирмы Schwarzbeck предназначена для генерирования в диапазоне частот до 3 МГц определенных магнитных полей.

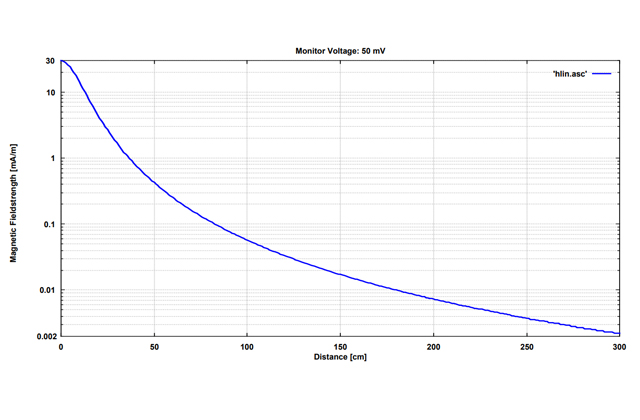

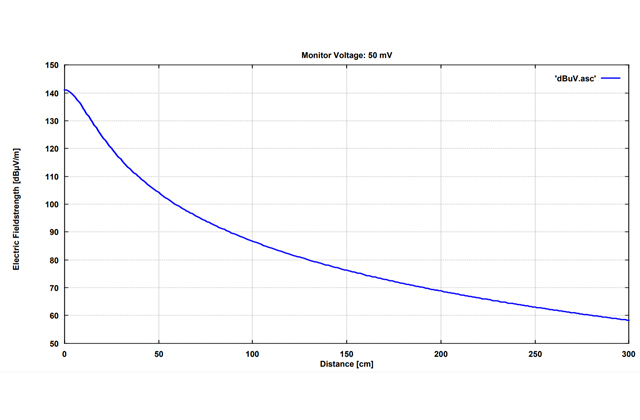

Через вход BNC к антенне подключается генератор сигналов. Другой BNC-разъем служит для мониторинга уровня сигнала РЧ с помощью осциллографа или высокоомного вольтметра. Ток измеряется падением напряжения на резисторе 20 Ом. Измеренное напряжение 50 мВ на разъеме для мониторинга точно соответствует току 2,5 мА в антенне. Ток пропорционален генерируемой напряженности поля (магнитного). При напряжении 50 мВ на разъеме для мониторинга фиктивная напряженность поля (электрического) равна 0,01 В/м (при расстоянии 1,3 м).
Технические характеристики:
тип: рамочная пассивная антенна;
диапазон частот: DC...3 МГц;
количество витков: 3;
диаметр кольца: 250 мм;
входной разъем (тип): BNC;
выход РЧ для мониторинга (тип): BNC;
макс. напряжения для мониторинга на выходе: 630 мВ;
