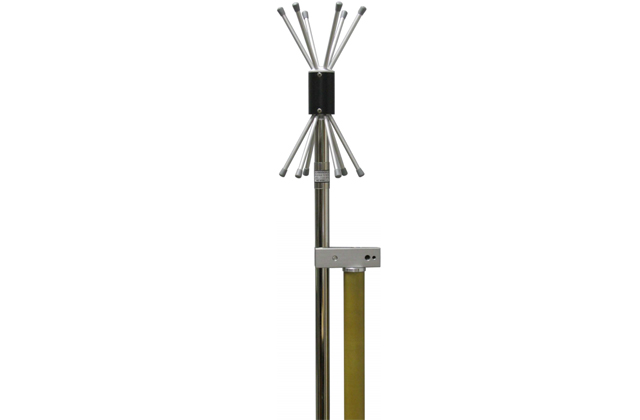

Вертикальная биконическая антенна RE 4590

Вертикальная биконическая антенна RE 4590 фирмы Schwarzbeck предназначена для испытаний на ЭМС в диапазоне частот от 450 до 1000 МГц. В Н-плоскости имеет всенаправленную диаграмму направленности.

Технические характеристики:

• номинальный диапазон частот: от 450 до 1000 МГц;

• рабочий диапазон частот от 330 до 1100 МГц;

• коэффициент усиления: −2... +1,5 дБ;

• антенный фактор: 25 ... 30 дБ/м;

• номинальный импеданс 50 Ом;

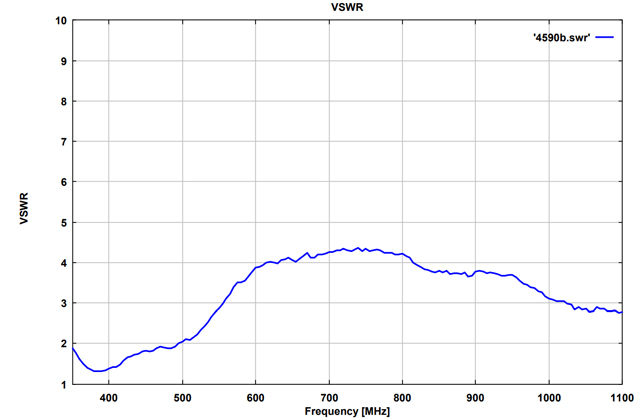

• КСВ 2...3;

• отклонение ДНА от всенаправленной характеристики (Е плоскость): 80°-50° (f > 150 МГц);

• разъём (мама): стандартный N-типа;

• максимальная входная мощность: 200 Вт;

• диаметр крепежной трубки: 22 мм;

• максимальные размеры (Д х Ш x В): 140×140×662 мм;

• вес: 0,8 кг.
