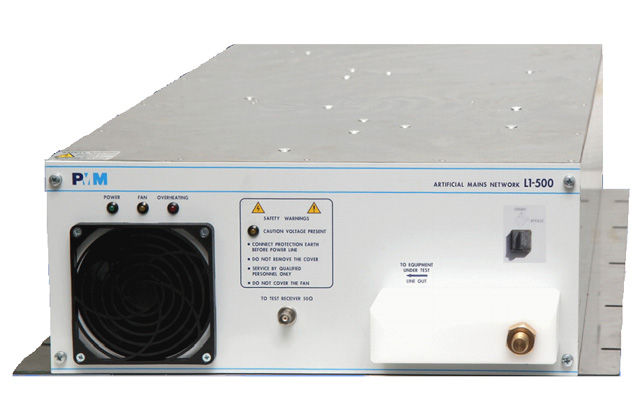

Эквивалент сети L1-500 фирмы Narda подходит для тестирования ЭМС в соответствии с авиационными, автомобильными, коммерческими и прочими стандартами. Работа эквивалента осуществляется на фазовой силовой цепи переменного тока от DС до 60 Гц в диапазоне частот радиосигнала от 9 кГц до 30 МГц. Данный эквивалент необходим для точного измерения напряжения помех, которые исследуемое техническое средство может вводить в линии связи и питания. Это возможно благодаря конкретно подобранному значению импеданса и стабильному фазовому отклику на всем диапазоне частот тестирования.
Технические характеристики:
диапазон частот от 9 кГц до 30 МГц;
входной диапазон частот: постоянный ток и до 60 Гц;
встроенный ФВЧ 150 кГц;
непрерывный номинальный выходной ток 300 А;
максимальный выходной ток при 25 ºС 20 мин. 500 А;
максимальное рабочее напряжение: (L/N L/PE) 400 В (АС) 565 В (DС);
входное соединение BNC-тип;
входное сопротивление 50 Ом;
диапазон рабочих температур от −10 до 40 С;
габариты 510×175×830 мм;
2 кулера охлаждения 120 мм
масса 55 кг.
Функциональные особенности:
возможность использования с любым приемником ЭМС и анализатором спектра;
соединение измерительного приемника с помехами, создаваемыми тестируемым оборудованием;
