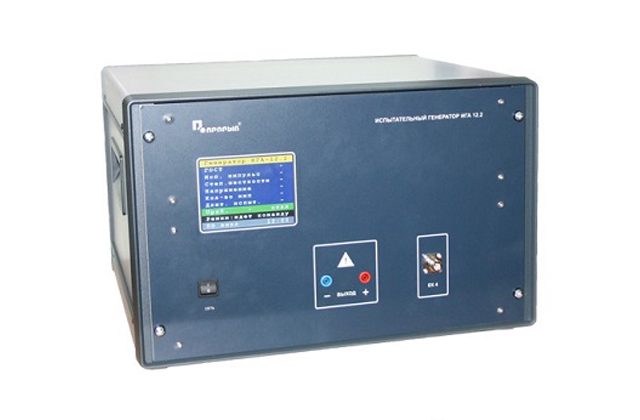

Испытательный генератор импульсных помех в бортовой сети автомобиля ИГА 12.2 применяется для создания нормированных импульсных помех в цепях электропитания и передачи данных технических средств, питающихся от бортовой сети автомобиля напряжением 12 В, при проведении испытаний технических средств, которые могут быть подвержены воздействию по ГОСТ 28751-90, ГОСТ 29157-91.
Технические характеристики:
- напряжение питания переменного тока: 198-242 В; 50 Гц;
- потребляемая мощность при питании от сети переменного тока*: не более 300 Вт;
- порог срабатывания защиты по току: (0,5÷10,5) А с шагом 0,5 А;
- рабочее напряжение питания ИТС: 13,5±0,5 В;
- габаритные размеры: 520×500×330 мм;
- масса не более: 30 кг.
*При значении тока, потребляемого испытуемым ТС, не более 10 А
Основные технические характеристики в режиме 1 по ГОСТ 28751-90:
- пиковые значения напряжения Us: (-25, −50, −75, −100) В +0/+10 %;
- длительность импульса по уровню 0,1: 2 мс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 1 мкс ±10 %;
- значения выходного сопротивления: 10 Ом ±10 %;
- значения периода подачи испытательных импульсов: (0,5, 0,7, 1, 2, 3, 5) с;
- длительность интервала t2: 200 мс ±10 %;
- длительность интервала t3: не более 100 мкс;
- количество подаваемых импульсов: 1-10000.
Основные технические характеристики в режиме 2 по ГОСТ 28751-90:
- пиковые значения напряжения Us: (25, 50, 75, 100) В +0/+10 %;
- длительность импульса по уровню 0,1: 50 мкс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 1 мкс ±10%
- значения выходного сопротивления: 10 Ом ±10 %;
- значения периода подачи испытательных импульсов: (0,5, 0,7, 1, 2 3, 5) с;
- длительность интервала t2: 200 мс ±10 %;
- количество подаваемых импульсов: 1-10000.
Основные технические характеристики в режиме 3a по ГОСТ 28751-90:
- пиковые значения напряжения Us: (-25, −50, −100, −150) В +0/+10 %;
- длительность импульса по уровню 0,1: 100 нс ± 10 %;
- длительность фронта импульса по уровням (0,1-0,9): 5 нс ± 30 %;
- выходное сопротивление: 50 Ом ±20 %;
- период импульсов в пачке t1: 100 мкс ±10 %;
- длительность пачки импульсов t4: 10 мс ±10 %;
- период пачек импульсов: 100 мс ±10 %;
- длительность испытаний: 1-120 мин.
Основные технические характеристики в режиме 3b по ГОСТ 28751-90:
- пиковые значения напряжения Us: (25, 50, 75, 100) В +0/+10 %;
- длительность импульса по уровню 0,1: 100 нс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 5 нс ±30 %;
- выходное сопротивление: 50 Ом ±20 %;
- период импульсов в пачке t1: 100 мкс ±10 %;
- длительность пачки импульсов t4: 10 мс ±10 %;
- период пачек импульсов: 100 мс ±10 %;
- длительность испытаний: 1-120 мин.
Основные технические характеристики в режиме 4 по ГОСТ 28751-90:
- номинальное напряжение: 12±0,2 В;
- пиковые значения напряжения Us: (-4, −5, −6, −7) В +0/+10 %;
- значения напряжения Ua*: (-2,5±-6) В;
- значения длительности интервала t6: (15-40) мс с шагом 10 мс;
- длительность интервала t7: не более 50 мс;
- значения длительности интервала t8: (0,5, 0,7, 1, 2, 3, 5, 10, 15, 20) с;
- значения длительности интервала tf: (5-100) мс с шагом 10 мс;
- длительность интервала tr: не более 5 мс;
- период подачи импульсов: 1 мин;
- выходное сопротивление: 0,01 Ом ±20 %;
- количество подаваемых импульсов: 1-10.
*Значение зависит от пикового значения напряжения Us
Основные технические характеристики в режиме 5 по ГОСТ 28751-90:
- пиковые значения напряжения Us: (26,5, 46,5, 66,5, 86,5) В +0/+10 %;
- значения длительности импульса по уровню 0,1*: (40, 100, 200, 400) мс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 5±10 мс +0/-50 %;
- значения выходного сопротивления*: (0,5, 1, 2, 4) Ом ±10 %;
- период подачи импульсов: 1 мин;
- количество подаваемых импульсов: 1-10.
*Значение зависит от пикового значения напряжения Us
Основные технические характеристики в режиме 6 по ГОСТ 28751-90:
- пиковые значения напряжения Us: (-50, −100, −200, −300) В +0/+10 %;
- значения длительности импульса по уровню 0,1: 300 мкс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 60 мкс ±10 %;
- длительность интервала t3: не более 100 мкс;
- значения выходного сопротивления: 30 Ом ±10 %;
- период подачи импульсов: 15 сек;
- количество подаваемых импульсов: 1-10.
Основные технические характеристики в режиме 7 по ГОСТ 28751-90:
- пиковые значения напряжения: Us (-20, −40, −60, −80) В +0/+10 %;
- значения длительности импульса по уровню: 0,1 100 мс ±10 %;
- длительность фронта импульса по уровням: (0,1-0,9) 5±10 мс 0/-50 %;
- длительность интервала t3: не более 100 мс;
- значения выходного сопротивления: 10 Ом ±10 %;
- период подачи импульсов: 1мин;
- количество подаваемых импульсов: 1-10.
Основные технические характеристики в режиме 1 по ГОСТ 29157-91:
- пиковые значения напряжения Us: (-7,5, −15, −22,5, −30) В +0/+10 %;
- длительность импульса по уровню 0,1: 2 мс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 1 мкс ±10 %;
- выходное сопротивление: 10 Ом ±10 %;
- значения периода подачи испытательных импульсов: (0,5, 0,7, 1, 2, 3, 5) с;
- количество подаваемых импульсов: 1-10000.
Основные технические характеристики в режиме 2 по ГОСТ 29157-91:
- пиковые значения напряжения на нагрузке Us: (7,5, 15, 22,5, 30) В +0/+10 %;
- длительность импульса по уровню 0,1: 50 мкс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 1 мкс ±10 %;
- выходное сопротивление: 10 Ом ± 10 %;
- значения периода подачи испытательных импульсов: (0,5, 0,7, 1, 2 3, 5) с;
- количество подаваемых импульсов: 1-10000.
Основные технические характеристики в режиме 3a по ГОСТ 29157-91:
- пиковые значения напряжения Us: (-15, −30, −45, −60) В +0/+10 %;
- длительность импульса по уровню 0,1: 100 нс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 5 нс ±30 %;
- выходное сопротивление: 50 Ом ±20 %;
- период импульсов в пачке t1: 100 мкс ±10 %;
- длительность пачки импульсов t4: 10 мс ±10 %;
- период пачек импульсов: 100 мс ±10 %;
- длительность испытаний: 1-120 мин.
Основные технические характеристики в режиме 3b по ГОСТ 29157-91:
- пиковые значения напряжения Us: (10, 20, 30, 40) В +0/+10 %;
- длительность импульса по уровню 0,1: 100 нс ±10 %;
- длительность фронта импульса по уровням (0,1-0,9): 5 нс ±30 %;
- выходное сопротивление: 50 Ом ±20 %;
- период импульсов в пачке t1: 100 мкс ±10 %;
- длительность пачки импульсов t4: 10 мс ±10 %;
- период пачек импульсов: 100 мс ±10 %;
- длительность испытаний: 1-120 мин;
- габаритные размеры: 620×520×420 мм;
- масса: не более 20 кг.
Комплектация:
- испытательный генератор ИГА 12.2: 1 шт.;
- емкостные клещи связи ЕК4: 1 шт.;
- коаксиальный кабель для подключения емкостных клещей: 1 шт.;
- сетевой кабель: 1 шт.;
- предохранитель 5 А;
- программное обеспечение: 1 шт.;
- паспорт: 1 шт.;
- ноутбук: 1 шт.
