OSE 450 set — комплект для испытаний на помехоустойчивость печатных плат на этапе разработки от компании Langer EMV-Technik. Инженер-разработчик может использовать этот комплект непосредственно на своем рабочем месте и в процессе создания устройства, выявлять и локализовывать неустойчивые к воздействию помех области и компоненты печатных плат и микросхем.
OSE 450 используют для измерения цифровых сигналов с устройств, на которые воздействуют помехи, вызванные импульсным помехам (по ГОСТ 30804.4.4, ГОСТ 51317.4.5).

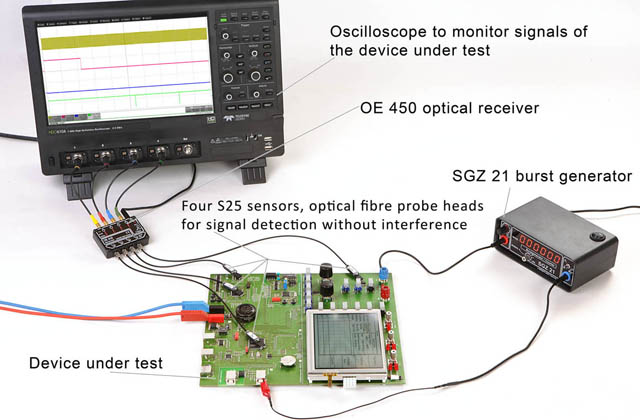

Набор состоит из четырех отдельных датчиков, которые в одноканальном режиме измеряют логический сигнал в испытуемом устройстве и преобразуют его в оптические сигналы. Оптические сигналы передаются по оптоволоконному кабелю на четырехканальный оптический приемник, который далее преобразует их в электрические сигналы. Такие электрические сигналы могут быть визуализированы с помощью осциллографа или использованы для управления другими устройствами.
С помощью набора можно осуществлять мониторинг устройства в момент его испытаний в безэховой камере.

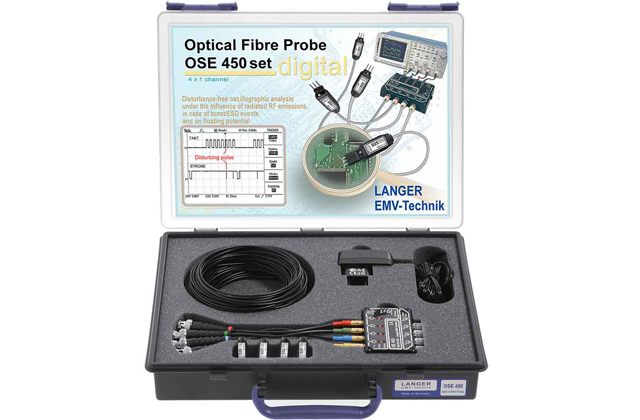

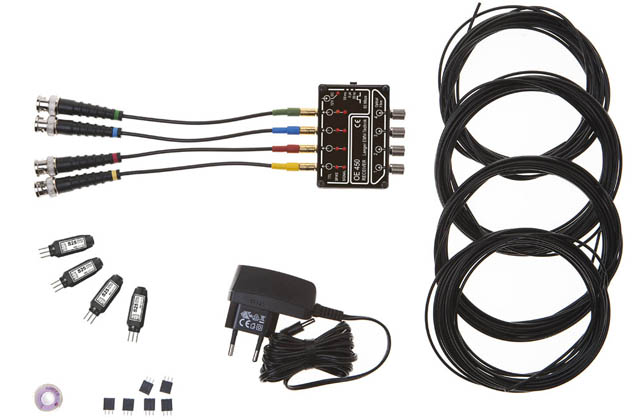

Состав комплекта:
- OE 450 (оптический приемник);
- S25 (оптический датчик 50 Мбит/с);
- LWL Ø 2,2 мм 1,5 м (оптоволоконный кабель 1,5 м);
- NT FRI EU (блок питания);
- OE 450 acc (дополнительные принадлежности);
- OE 450 case (транспортировочный кейс);
- Digital m (руководство по эксплуатации).
Параметры
Оптический приемник OE 450:
- диапазон передачи: DC...50 Мбит/с;
- напряжение источника питания: 12 В / 100 мА;
- длина оптоволокна: 1-20 м;
- соединительные разъёмы: BNC, 5 V HCMOS.

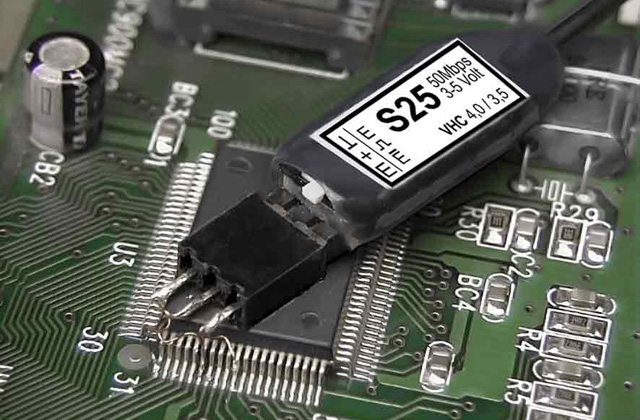

Оптический датчик S25:
- диапазон передачи: DC...50 Мбит/с;
- напряжение источника питания: 3...5 В;
- входной ток: 30 мА.
