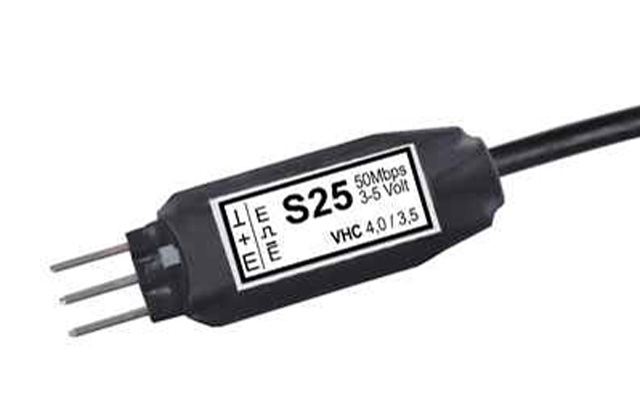

Оптический датчик S25 — это устройство для испытаний на помехоустойчивость печатных плат и микросхем на этапе разработки от компании Langer EMV-Technik. Инженер-разработчик может вручную использовать этот датчик непосредственно на своем рабочем месте и в процессе создания устройства, выявлять и локализовывать неустойчивые к воздействию помех области и компоненты.
S25 представляет собой цифровой датчик, используемый для передачи двоичных сигналов из тестируемого устройства во время испытаний помехоустойчивости. Его необходимо располагать непосредственно на печатной плате тестируемого устройства и от нее же подавать на датчик питание. В датчике цифровой сигнал преобразуется в оптический и передается по оптоволоконному кабелю на приемник / осциллограф.
Передача сигналов по оптоволоконному кабелю не подвержена помехам, и при этом полученные сигналы позволяют управлять конкретными функциями тестируемого устройства. Если в управляющих сигналах будет замечена ошибка, это означает, что на ножки микросхем, контакты компонентов и дорожки печатных плат, к которым подключен данный датчик, воздействует помеха, что приводит к искажениям.
Параметры оптического датчика:
- скорость передачи данных: DC...25 кГц;
- выходной разъём: оптика Ø 2,2 мм;
- входной ток: 30 мА;
- напряжение питания: 3...5 В;
- габариты (Д х Ш х В): 34×10×6 мм.
