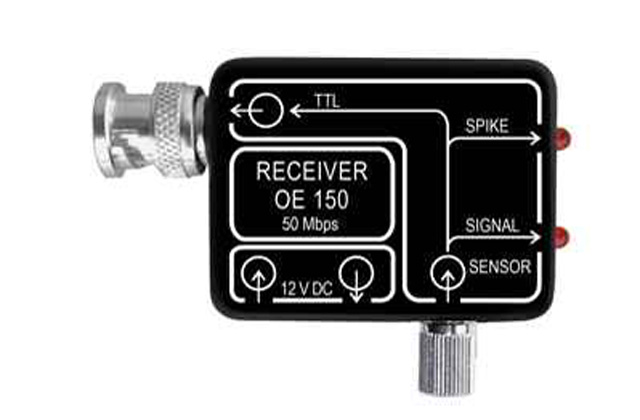

Оптический приемник OE 150

Оптический приемник OE 150 — это устройство для испытаний на помехоустойчивость печатных плат и микросхем на этапе разработки от компании Langer EMV-Technik. Инженер-разработчик может вручную использовать этот приемник непосредственно на своем рабочем месте и в процессе создания устройства, выявлять и локализовывать неустойчивые к воздействию помех области и компоненты.

OE 150 принимает оптические сигналы от датчика и передает их в виде цифровых сигналов через разъем BNC на осциллограф. Приемник подходит для датчиков типов S25 и S21, а также для датчиков пачек импульсов по ГОСТ 30804.4.4 (burst) типа BD 01B, BD 01E и BD 06B, позволяя обнаруживать пачки импульсных помех.

Для быстрого контроля сигнала приемник имеет два светодиода.

Параметры оптического приемника:

• скорость передачи данных: DC... 50 Мбит/с;
• входной разъём: оптика Ø 2,2 мм;
• напряжение питания: 12 В / 100 мА;
• длина оптоволокна: 1-20 м;
• соединительные разъёмы: BNC, 5 V HCMOS;
• габариты (Д х Ш х В): 71×47×14 мм.
