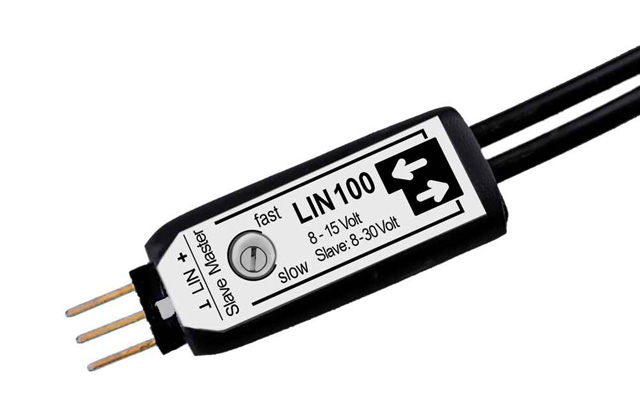

Оптический пробник LIN 100 для испытаний на помехоустойчивость

Оптический пробник LIN 100 для испытаний на помехоустойчивость печатных плат на этапе разработки от компании Langer EMV-Technik.

LIN 100 используется для измерения сигналов управления автомобильными системами низкой ответственности с устройств, передающих данные по стандарту LIN (англ. Local Interconnect Network). Двунаправленная передача позволяет передавать сигналы во время испытаний на ЭМС.

Пробник поддерживает максимальную скорость передачи 20 кбит/с. При более низких скоростях передачи фронты и срезы сигналов LIN можно регулировать потенциометром. Во время работы к данному пробнику можно подключать подтягивающий резистор.

Параметры оптического пробника LIN 100:

• скорость передачи данных: 0...20 кбит/с;
• оптический разъем: 2 x Ø 2,2 мм;
• работа при напряженностях свыше 200 В/м;
• максимальный входной ток: 45 мА;
• напряжение питания: 8 — 30 В;
• длина оптоволокна: макс. 20 м;
• габариты 37×12×8 мм.
