Исследование высоковольтных сигналов осциллографом без привязки к земле
Дифференциальный пробник, подключенный к осциллографу, позволяет исследовать сигналы в цепях, не привязанных к общему проводу. Преобразует измеренную разность потенциалов от объекта измерения в низковольтные сигналы относительно земли, которые отображаются на осциллографе. Благодаря дифференциальной схеме измерения вы можете одновременно исследовать несколько сигналов в исследуемой схеме, подключившись абсолютно к любым ее элементам в любых точках, в том числе и в высоковольтной части, что было бы невозможным используя стандартный способ с общей землей.
В случаях исследования высоковольтных сигналов дифференциальные пробники позволят обойтись без гальванической развязки, предотвратят выход из строя входных схем осциллографа.
Пробники серии ДП от Остек-Электро имеют нормированный коэффициент деления для преобразования высоковольтного сигнала. Погрешность коэффициента деления подтверждена испытаниями, линейка ДП внесена
в госреестр средств измерений за номером 94554-25.
Модификации

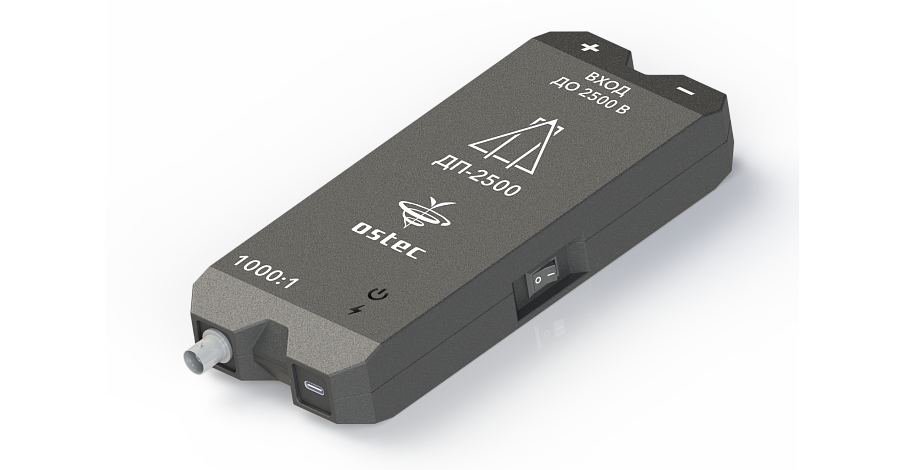

Пробник производится в трех вариантах: ДП-25, ДП-250 и ДП-2500. Цифра в названии означает максимальное напряжение на дифференциальном входе в Вольтах. Также пробники разных модификаций различаются коэффициентом деления исследуемого напряжения (1:10, 1:100, 1:1000).
Особенности
-
Автономное питание от встроенного аккумулятора с возможностью питания от зарядного устройства
-
Универсальность: подходит к любым осциллографам. Очень часто производители осциллографов производят дифференциальные пробники, которые возможно подключить к прибору только своего бренда
-
Единственные дифференциальные пробники от российского производителя на рынке
