Формирует импульсы напряжения прямоугольной формы положительной полярности
Генератор Г5-10х обеспечивает формирование мощных испытательных импульсов напряжения прямоугольной формы положительной полярности на активной нагрузке, а также при контроле изделий для монтажа особо сложных электро- и радиотехнических изделий.
Генератор обеспечивает формирование последовательности импульсов напряжения с заданной амплитудой, длительностью импульсов и периодом следования. Количество импульсов в последовательности может изменяться пользователем.
№ п/п
Требование
Размерность
Значение
1
Амплитуда импульсов
В
1–200
1.1
Погрешность установки амплитуды импульсов, не более
%
±10
2
Диапазон установки длительности импульсов
мс
50 — 1000
2.1
Дискретность изменения длительности импульсов
мс
50
2.2
Количество импульсов в режиме разового запуска
шт.
1 — 999
2.3
Погрешность установки длительности импульсов, не более
%
±10
2.4
Диапазон установки периода последовательности импульсов
с
0,1 — 1000
2.5
Дискретность установки периода последовательности импульсов
с
0,1
2.6
Погрешность установки периода
%
±10
3
Сопротивление нагрузки (минимальное)
Ом
0,1
4
Количество выходных каналов
шт.
1
5
Максимальная выходная мощность импульса
Вт
250

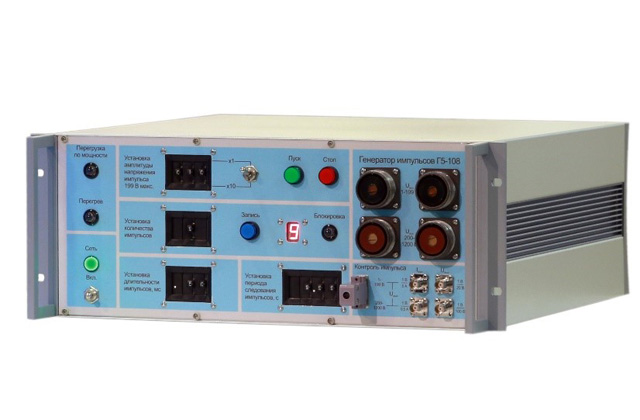

Технические характеристики генератора Г5-108
№ п/п
Требование
Размерность
Значение
1
Амплитуда импульсов
В
1–1200
1.1
Погрешность установки амплитуды импульсов, не более
%
±10
2
Диапазон установки длительности импульсов
мкс
5 — 50
2.1
Дискретность изменения длительности импульсов
мкс
2,5
2.2
Количество импульсов в режиме разового запуска
шт.
1 — 9
2.3
Погрешность установки длительности импульсов, не более
%
±10
2.4
Диапазон установки периода последовательности импульсов
с
0,01 — 10
2.5
Дискретность установки периода последовательности импульсов
