Печать/PDFОбласть применения
Генератор обеспечивает формирование мощных импульсов тока экспоненциальной формы положительной полярности, необходимых при испытаниях на безотказность полупроводниковых ограничителей напряжения широкого диапазона мощностью до 15 кВт.
- Защитные стабилитроны (супрессоры)
- Обычные стабилитроны
- Мощные диоды
- Тиристоры
- Симисторы
- Мощные транзисторы при испытании на импульсный ток
Особенности
- Запуск прибора вручную или от внешнего синхроимпульса
- Потребляемая мощность прибора не более 300 ВА
- Интеграция с измерительной системой заказчика
- Изготовление новой модификации прибора под требования заказчика
- Возможно изменение формы импульса, временных и амплитудных характеристик
Рис. Осциллограмма при контроле формы импульса тока
|
Наименование характеристики |
Значения |
|
Диапазон амплитуды тока Iогр, А, для блока: Г6-53/1 Г6-53/2 Г6-53/3 Г6-53/4 |
0,1 ÷ 9,99 0,1 ÷ 50 1 ÷ 250 1 ÷ 520 |
|
Диапазон напряжения, Uогр., В, для блока: Г6-53/1 Г6-53/2 Г6-53/3 Г6-53/4 |
1 ÷ 700 1 ÷ 530 1 ÷ 100 1 ÷ 35 |
|

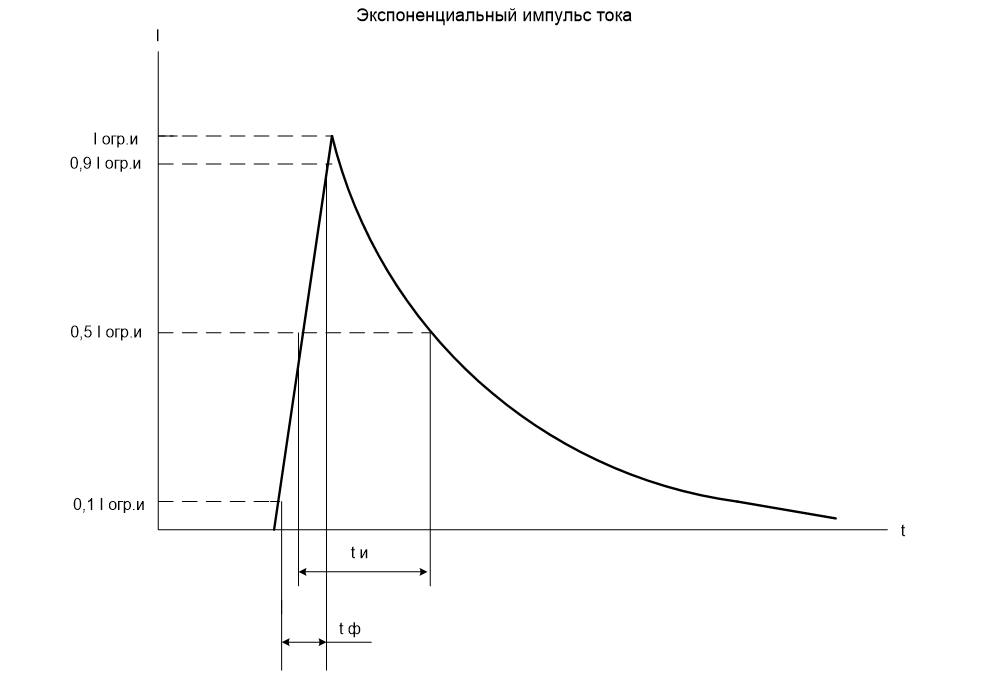

Форма импульса |
Положительная экспонента |
|
Временные характеристики: длительность импульса тока на уровне 0,5tи, мкс длительность фронта импульса, tф |
20/1000 8/10 |
|
Скважность (время повторения) импульсов запуска, с: 1 режим (Q=104) 2 режим (Q=2×103) |
10 2 |
|
Формирование синхроимпульсов: длительность, мс амплитуда, В |
1 ÷ 10 ТТЛ |
|
Приём синхроимпульсов: длительность, мс амплитуда, В |
1 ÷ 10 ТТЛ |
