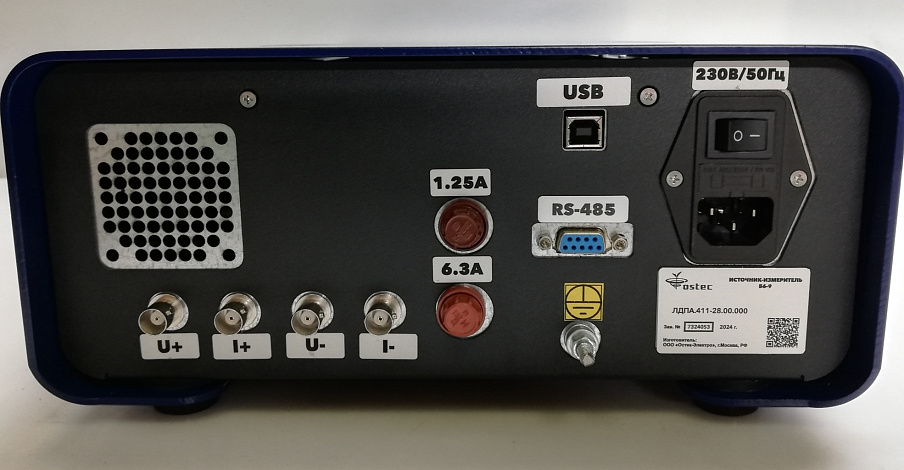

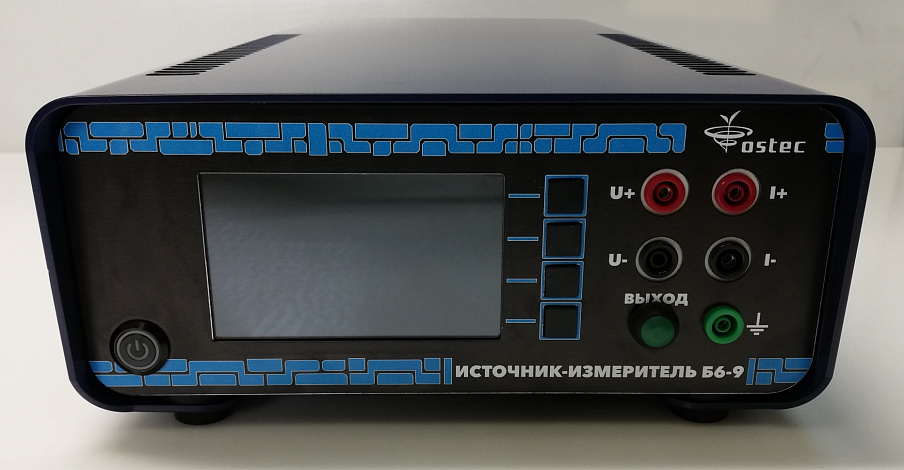

Источник-измеритель Б6-9

Прибор Б6-9 входит в линейку современных источников-измерителей от Остек-Электро имеет широкую область применения: от научных исследований до тестирования параметров ЭКБ. Прибор сочетает в себе источник тока, источник напряжения, электронную нагрузку, генератор импульсов и цифровой мультиметр. Максимальное напряжение источника: 500 В.

Имея в своем арсенале источник-измеритель Б6-9, вы можете установить требуемое значение силы тока и измерить напряжение на объекте измерения и наоборот – задать ток определенного значения и измерить напряжение.

Наличие современного и многофункционального ПО для управления прибором позволяет создавать самые различные автоматизированные комплексы для измерений. Например, источники-измерители Б6-9 и Б6-8 могут входить в состав установки для тестирования полупроводниковых компонентов «Детерминал-3П».

Источник-измеритель Б6-9 внесен госреестр средств измерения за номером 95309-25.

Особенности

• Сенсорный дисплей, функции которого дублируются кнопками
• Цифровая индикация воспроизводимых и измеряемых параметров в формате 6 десятичных разрядов
• Управление с ПК: RS-485, USB
• Воспроизводимое напряжение: до 500 В
• Замена приборам серии Keithley 24xx

Область применения

• Испытания, входной и выходной контроль полупроводниковых приборов
• Производственные испытания резисторов / резисторных сборок
• Тестирование разъемов, реле, переключателей
• Исследование материалов
• Измерения в микроэлектронике
• Настройка и калибровка различных комплексов и приборов

Технические характеристики

Диапазон воспроизведения и измерения воспроизводимых значений напряжения постоянного тока: 10 В – 500 В.

Пределы допускаемой относительной погрешности воспроизведения и измерения воспроизводимых значений напряжения постоянного тока:

• в диапазоне от 10 В до 20 В: ±4%;
• в диапазоне от 20 В до 50 В: ±2%;
• в диапазоне от 50 В до 150 В: ±0,5%;
• в диапазоне от 150 В до 500 В: 0,1%.

Диапазон воспроизведения и измерения силы постоянного тока: 0,001 мА – 200 мА.

Пределы допускаемой относительной погрешности воспроизведения и измерения воспроизводимых значений силы постоянного тока: ±1%.
